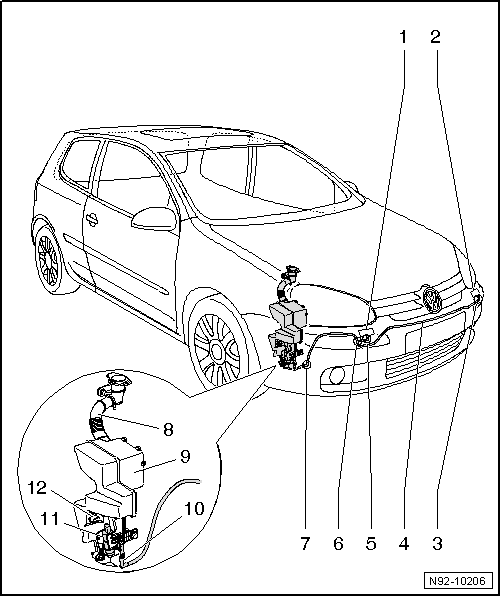

| 1 - | Porte-gicleurs avec gicleurs droits |
| Déposer et reposer le porte-gicleurs → Chapitre |
| Régler les gicleurs → Chapitre |
| Cylindre alternatif de gicleurs : dépose et repose → Chapitre |
| 2 - | Porte-gicleurs avec gicleurs gauches |
| Déposer et reposer le porte-gicleurs → Chapitre |
| Régler les gicleurs → Chapitre |
| Cylindre alternatif de gicleurs : dépose et repose → Chapitre |
| 3 - | Raccord coudé |
| Raccord au cylindre alternatif du gicleur gauche |
| Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre |
| 4 - | Flexible |
| 5 - | Raccord coudé |
| Raccord au cylindre alternatif du gicleur droit |
| Division de la conduite de liquide de lave-glace aux gicleurs du lave-projecteurs |
| Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre |
| 6 - | Raccord en T |
| Division de la conduite de liquide de lave-glace aux gicleurs du lave-projecteurs |
| 7 - | Raccord coudé |
| 8 - | Tuyau de remplissage du réservoir de liquide de lave-glace et de lave-projecteurs |
| Déposer et reposer → Chapitre |
| 9 - | Réservoir de liquide de lave-glace et de lave-projecteurs |
| Déposer et reposer (véhicules sans chauffage stationnaire) → Chapitre |
| Déposer et reposer (véhicules avec chauffage stationnaire) → Chapitre |
| 10 - | Raccord coudé |
| Raccordement à la pompe de lave-projecteurs -V11- |
| Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre |
| 11 - | Pompe de lave-projecteurs -V11- |
| Déposer et reposer → Chapitre |
| 12 - | Transmetteur de niveau de lave-glace/niveau d'eau -G33- |
| Déposer et reposer → Chapitre |
Lave-projecteurs
