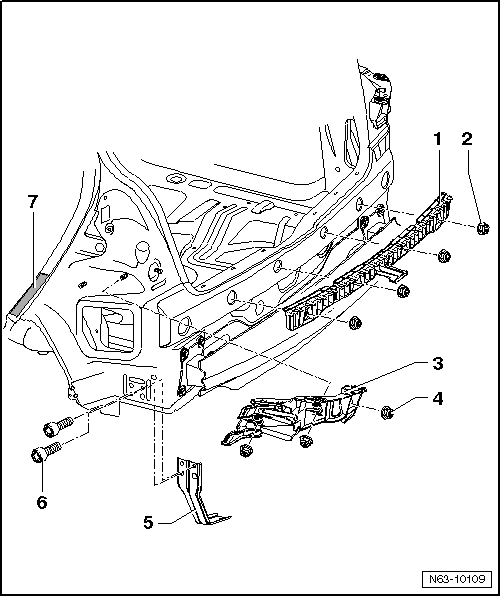

Revue Technique Automobile Volkswagen Golf 5: Pare-chocs arrière : sous-structure

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs arrière / Pare-chocs arrière : sous-structure

1 -  Baguette de fixation
2 -  Écrou six pans
Au nombre de quatre
2 Nm
3 -  Profilé de guidage
À gauche et à droite
4 -  Écrou six pans
Au nombre de trois de chaque côté
2 Nm
5 -  Équerre de maintien
N'est pas montée sur tous les modèles.
6 -  Vis
Au nombre de deux
5 Nm
7 -  Film
À gauche et à droite
Autoadhésif

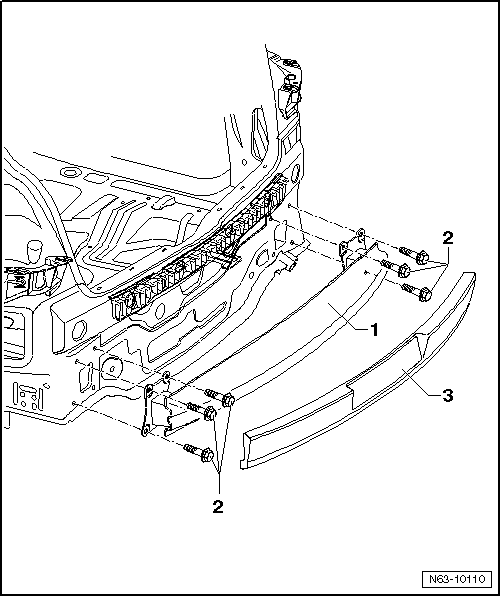

Support du pare-chocs : vue d'ensemble du montage

1 -  Traverse
2 -  Vis
Au nombre de six
20 Nm
3 -  Pièce en mousse
Montée uniquement dans quelques pays
Autoadhésive
De différentes formes
