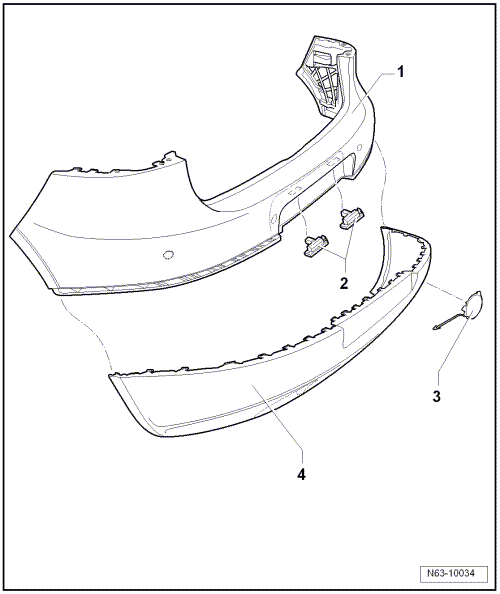

Nota| Selon la version, il faut tenir compte de légères différences. |
| 1 - | Cache |
| Matériau : PP/EPDM |
| Dépose et repose → Chapitre |
| 2 - | Feux de plaque de police |
| Au nombre de deux |
| Déposer → Équipement électrique; Groupe de rép.94. |
| 3 - | Cache de l'Å“illet de remorquage |
| Encliqueté dans le bouclier. |
| 4 - | Spoiler |
| Matériau : PC/ABS |
| Encliqueté dans le bouclier. |
| À démonter uniquement lorsque le pare-chocs est déposé. |
