Revue Technique Automobile Volkswagen Golf 5: Outils et matériaux disponibles auprès du centre de distribution ou de l'importateur

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Équipements de contrôle et outillage / Outils et matériaux disponibles auprès du centre de distribution ou de l'importateur

Prudence !   Prudence !
Les outils ou matériaux non homologués (par ex. additifs pour détection de fuites) sont susceptibles de provoquer des endommagements/dysfonctionnements du système.
Seuls les outils et matériaux homologués par le fabricant doivent être utilisés.
Si des outils ou des matériaux non homologués ont été utilisés, aucune garantie n'est accordée.

Station de service automatique pour climatisation -VAS 6007A- (et autres stations de service automatique pour climatisation disponibles actuellement)
→ Catalogue Équipements d'atelier
Les opérations de contrôle, d'aspiration (recyclage), de tirage au vide et de remplissage doivent être effectuées en tenant compte des indications de la notice d'utilisation correspondante.
Les filtres et déshydrateurs doivent être remplacés au plus tard selon la périodicité indiquée dans la notice d'utilisation et après chaque vidange de la centrale (Tenir un filtre de rechange à disposition. Le commander auprès du fabricant de l'appareil, cf. notice d'utilisation).
Il est également possible d'utiliser des stations de service automatiques pour climatisation non représentées ici, mais qui ont été homologuées par VW.
→ Catalogue Équipements d'atelier
  Nota
La présente station de service automatique pour climatisation se compose des équipements individuels connus suivants : cylindre de remplissage, batterie de manomètres, pompe à vide, vannes de coupure et flexibles de remplissage.
Un raccord rapide (pour les raccords de service des côtés haute et basse pression) fait partie de la fourniture de cette station de service automatique pour climatisation.

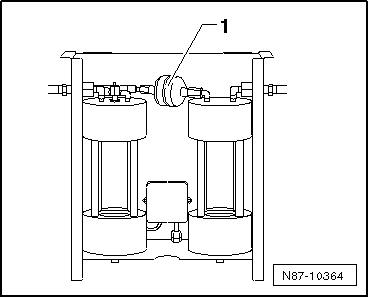

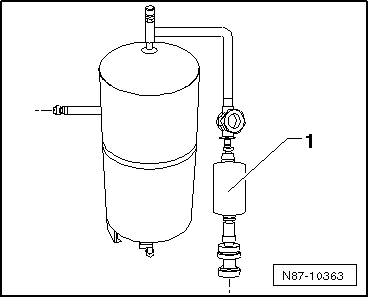

Dispositif de rinçage pour circuits frigorifiques -VAS 6337/1- de la société " Behr " ou modèle ultérieur.
  Nota
Avec filtre -1- et deux grands voyants de liquide cylindriques
Selon le type et le niveau d'encrassement des circuits frigorifiques rincés, le filtre du dispositif de rinçage des circuits frigorifiques doit être remplacé au plus tard au bout de 2 cycles de rinçage. En cas de rinçage d'un circuit frigorifique fortement encrassé (l'huile frigorigène en provenance du circuit frigorifique est noire et épaisse ou de nombreux copeaux sont présents dans le circuit frigorifique), il convient de remplacer le filtre au terme du rinçage.

Dispositif de rinçage pour circuits frigorifiques -VAS 6336/1- de la société " Waeco " ou modèle ultérieur.
  Nota
Avec filtre -1- et un voyant de liquide
Selon le type et le niveau d'encrassement des circuits frigorifiques rincés, le filtre du dispositif de rinçage des circuits frigorifiques doit être remplacé au plus tard au bout de 2 cycles de rinçage. En cas de rinçage d'un circuit frigorifique fortement encrassé (l'huile frigorigène en provenance du circuit frigorifique est noire et épaisse ou de nombreux copeaux sont présents dans le circuit frigorifique), il convient de remplacer le filtre au terme du rinçage.

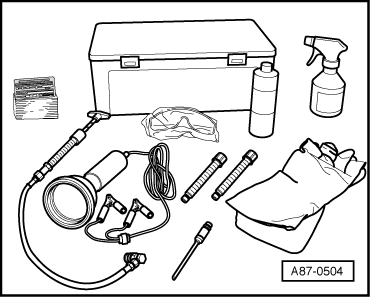

Détecteur de fuites -V.A.G 1796-

Détecteur de fuites -VAS 6196-

Détecteur de fuites VAS 6201 ou modèle ultérieur

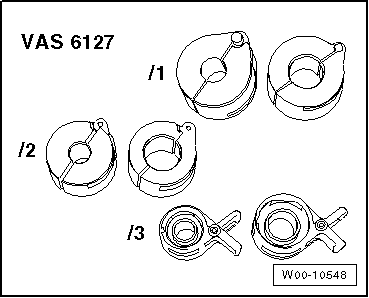

Valise outils de déverrouillage clim. -VAS 6127- composée des kits d'outillage outils de déverrouillage clim. -VAS 6127/1-, outils de déverrouillage clim. -VAS 6127/2- et outils de déverrouillage clim. -VAS 6127/3-

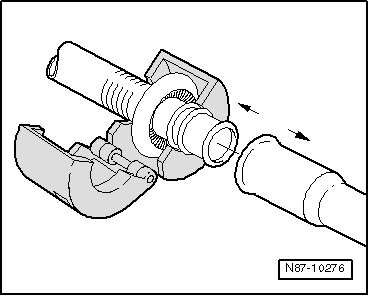

Outil de déverrouillage -VAS 6127/1-, outil de déverrouillage -VAS 6127/2-
Bleu 1/2 pouce
Noir 5/8 pouce
Rouge 3/8 pouce
Blanc 3/4 pouce

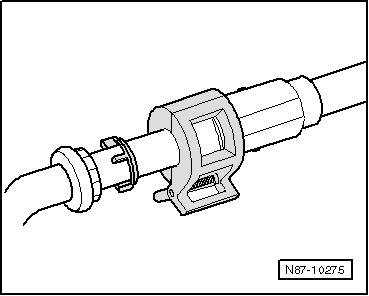

Outil de déverrouillage -VAS 6127/3-
Vert DN 8 pour la conduite haute pression
Noir DN 13 pour la conduite basse pression

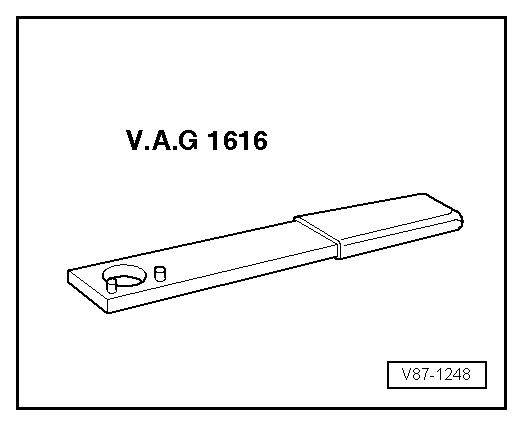

Contre-appui -V.A.G 1616- pour plateau d'embrayage (pour compresseur de climatiseur " Sanden ")

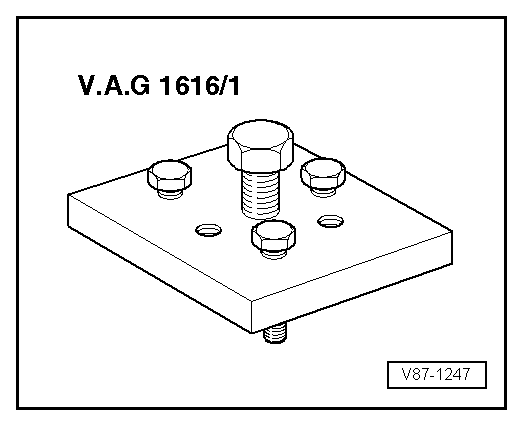

Extracteur -V.A.G 1616/1- (pour compresseur de climatiseur de la société " Sanden ")

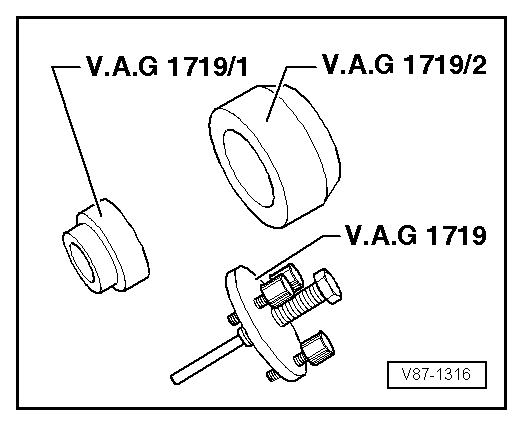

Extracteur pour embrayage électromagnétique -V.A.G 1719- (pour compresseur de climatiseur de la société " Zexel ")

Kit d'adaptateurs pour circuit frigorifique -V.A.G 1785/1-10-

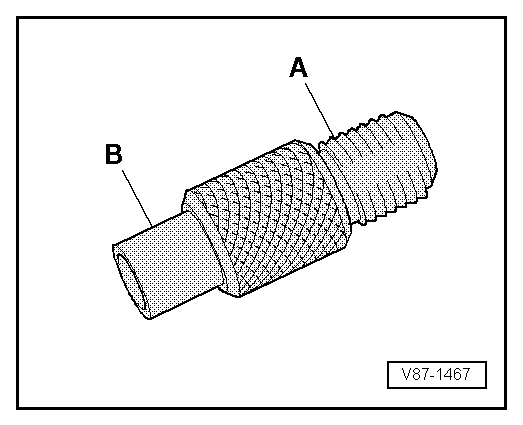

Adaptateur pour le nettoyage du circuit frigorifique (rinçage avec le fluide frigorigène R134a) → Chapitre ou pour la purge à l'air comprimé ou à l'azote → Chapitre

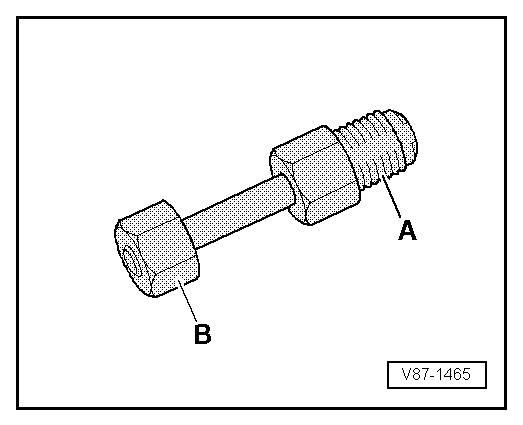

A -  Filetage 5/8"-18 UNF pour joint conique
B -  Écrou-raccord (pour raccordement avec joint torique) avec filetage
M 18x1,5 V.A.G 1785/1
M 20x1,5 V.A.G 1785/2
M 24x1,5 V.A.G 1785/3
M 28x1,5 V.A.G 1785/4

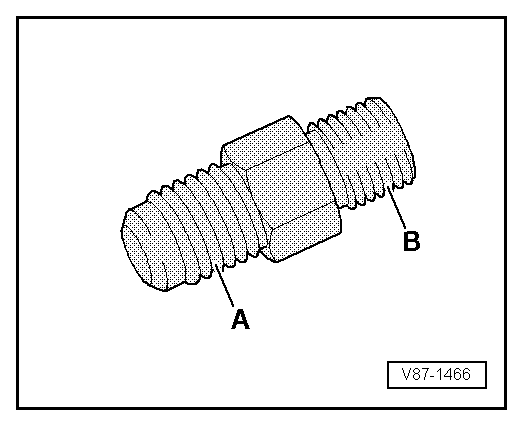

A -  Filetage 5/8"-18 UNF pour joint conique
B -  Ajutage fileté pour joint torique
M 18x1,5 V.A.G 1785/5
M 20x1,5 V.A.G 1785/6
M 24x1,5 V.A.G 1785/7

M 28x1,5 V.A.G 1785/8

Adaptateur de valve
A -  Filetage 5/8"-18 UNF pour joint conique
B -  Taraudage avec ouvre-valve M 10x1,25 V.A.G 1785/9 (pour raccords avec valve du côté haute pression) M 12x1,5 V.A.G 1785/10 (pour raccords côté basse pression)
  Nota
Une valve bicorps est vissée dans le raccord -A-.
Un ouvre-valve doit être monté dans le raccord des flexibles de remplissage.

Douille -T10364- pour les valves des raccords de maintenance côté haute pression/basse pression dans le circuit frigorifique.
