Dépose
|

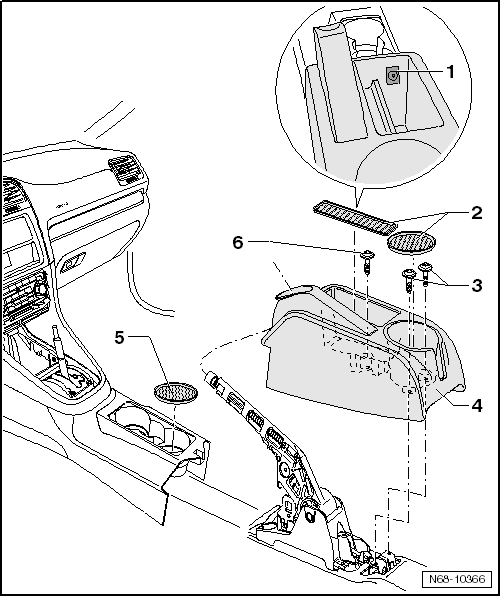

- | Extraire les deux tapis de fond de rangement -2- de la rallonge -4-. |
- | Extraire le tapis de fond de rangement -5- de la console centrale. |
- | Déposer, si le véhicule en est équipé, la " prise AUX-In "-1- → Communication; Groupe de rép.91 |
- | Dévisser les trois vis -3- (1,5 Nm). |
- | Dégager la rallonge de ses logements. |
- | Tirer la rallonge en avant en la faisant passer par l'ouverture du levier de frein à main. |
- | Détacher de la console centrale l'insonorisant de commande des vitesses -3- (uniquement véhicules avec boîte de vitesses mécanique). |
- | Dévisser les deux vis -2- (1,5 Nm). |
- |
- | Dévisser la vis -1- (1,5 Nm). |
- | Retirer le revêtement gauche de zone de plancher -2- de ses logements. |
La dépose du revêtement droit de zone de plancher s'effectue de façon identique. |
Lors de la repose, veiller à ce que le revêtement, la zone du plancher -2- soient tout d'abord mis en place dans le logement -3-. |

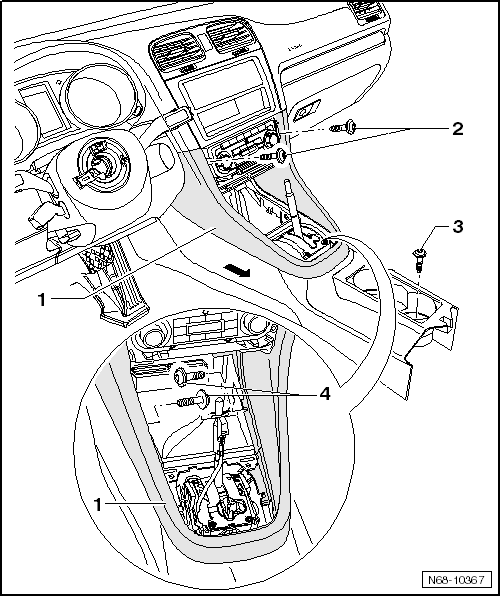

- | Dévisser les deux vis -4- (1,5 Nm). |
- | Dévisser la vis -3- (1,5 Nm). |
- | Dévisser les deux vis -2- (1,5 Nm). |
- | Extraire le cache de la console centrale -1- dans le sens de la -flèche-. |
Lors de la repose, les vis doivent être mises en place dans l'ordre -2-, -3- et -4-. |

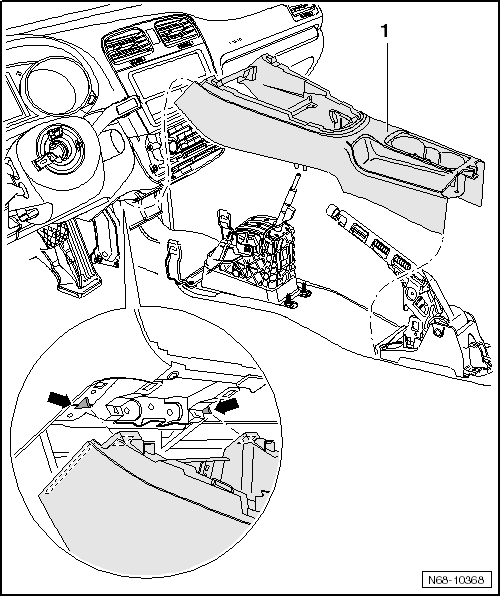

- | Retirer la console centrale -1- du véhicule. |
Lors de la repose, veiller à ce que la console centrale s'encliquette dans les logements situés dans le tableau de bord -flèches-. |
Repose
- | La repose s'effectue dans l'ordre inverse de la dépose. |
