Revue Technique Automobile Volkswagen Golf 5: Arbre intermédiaire : remise en état

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Demi-arbre de roue avec joint homocinétique VL107 (vissé) : vue d'ensemble du montage / Arbre intermédiaire : remise en état

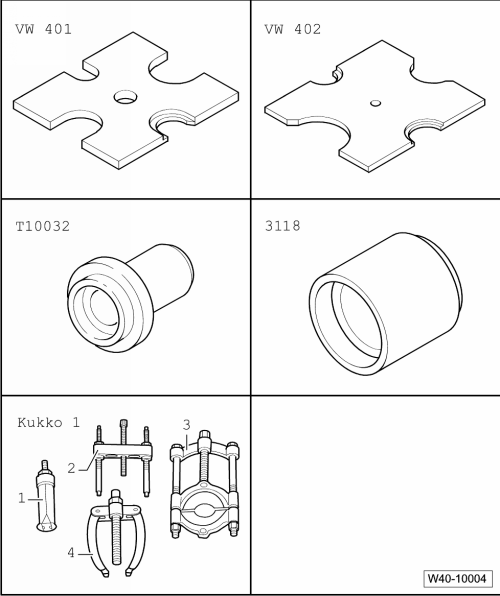

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Plaque d'appui -VW 401-
Plaque d'appui -VW 402-
Poussoir -T10032-
Poussoir -3118-
Décolleur Kukko -15-2-



Palier : décollement

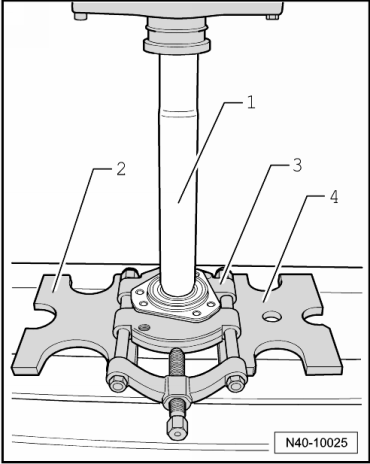

-  Décoller le palier de l'arbre intermédiaire comme représenté sur la figure.
Les mâchoires du décolleur Kukko -15-2- doivent être alors orientées vers l'arbre.
1 -  Arbre intermédiaire avec palier
2 -  Plaque d'appui -VW 402-
3 -  Plaque d'appui -VW 401-
4 -  Décolleur Kukko -15-2-
  Nota
Tenir fermement l'arbre pendant le décollement.

Palier : emmanchement à la presse

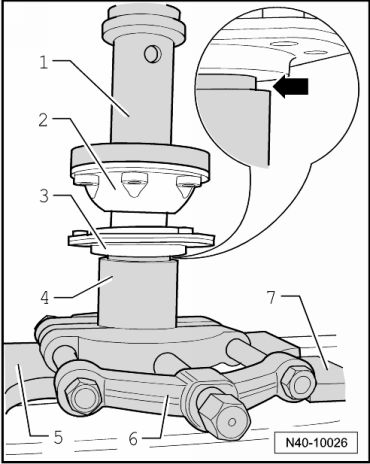

-  Emmancher à la presse le palier jusqu'en butée sur l'arbre intermédiaire, comme représenté sur la figure.
1 -  Poussoir -T10032-
2 -  Arbre intermédiaire
3 -  Palier
4 -  Poussoir -3118-
5 -  Plaque d'appui -VW 401-
6 -  Décolleur Kukko -15-2-
7 -  Plaque d'appui -VW 402-
L'épaulement -flèche- du poussoir -3118- doit être orienté vers le palier.
