Revue Technique Automobile Volkswagen Golf 5: Raccord pour sources audio externes -R199- à partir de 06/2006

Revue Technique Automobile Volkswagen Golf 5 / Communication / Raccord pour sources audio externes / Raccord pour sources audio externes -R199- à partir de 06/2006

  Nota
Informations supplémentaires → Notices d'Utilisation
Si la batterie est reconnectée, penser à contrôler les équipements embarqués (autoradio, montre, équipements électriques de confort, etc.) comme indiqué dans le Manuel de Réparation et/ou la Notice d'Utilisation.
La prise Aux in est montée dans la boîte à gants à la place de l'éclaireur de boîte à gants.

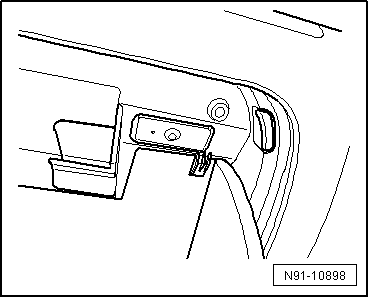

Emplacement de montage de la prise Aux-In


Raccord pour sources audio externes -R199- : brochage

1 -  Signal audio gauche
2 -  Alimentation en tension, borne 31, négatif
3 -  Signal audio droit


Raccord pour sources audio externes -R199- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

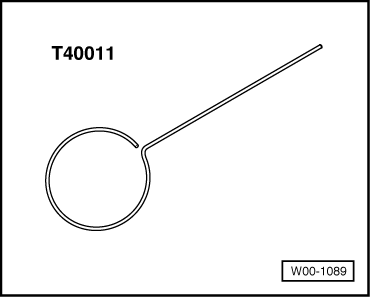

T40011 Outil de montage
-  Ouvrir le couvercle de la boîte à gants

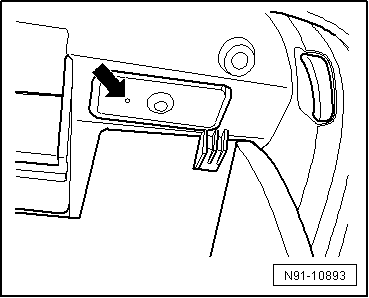

-  Placer l'élément d'extraction dans l'ouverture prévue à cet effet -flèche-.
-  Déclipser la prise Aux-In de la fixation.
-  Débrancher le connecteur.
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.

Raccord pour sources audio externes
...

Raccord pour sources audio externes -R199- à partir de 06/2007
...
