Revue Technique Automobile Volkswagen Golf 5: Mécanisme d'embrayage : remise en état

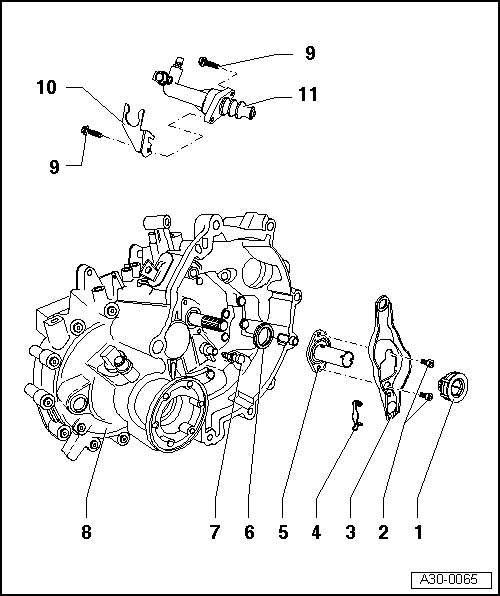

Outillage spécial, contrôleurs,
appareils de mesure et auxiliaires nécessaires |
|
|
|
Clé dynamométrique -V.A.G 1331- |
|
|
|
Déposer et reposer conjointement avec la fourchette d'embrayage
→ Repère et la douille de guidage
→ Repère
→ fig. jusqu'Ã
→ fig.. |
Ne pas laver la butée, l'essuyer seulement |
Remplacer les butées bruyantes |
2 - |
Vis, 5 Nm, puis serrage angulaire de 90 |
Remplacer systématiquement |
3 - |
Fourchette d'embrayage |
Déposer et reposer conjointement avec la butée d'embrayage
→ Repère et la douille de guidage
→ Repère
→ fig. jusqu'Ã
→ fig.. |
Retirer la graisse existante. |
Le fixer sur la fourchette d'embrayage. |
Déposer et reposer conjointement avec la butée d'embrayage
→ Repère et la douille de guidage
→ Repère
→ fig. jusqu'Ã
→ fig.. |
6 - |
Bague-joint d'arbre primaire |
Déposer et reposer
→ Chapitre |
7 - |
Pivot sphérique, 20 Nm |
Retirer la graisse existante. |
Lubrifier avec de la graisse -G 000 100- |
Pour conduite combinée rigide/flexible
→ Repère |
Déposer et reposer
→ Chapitre |

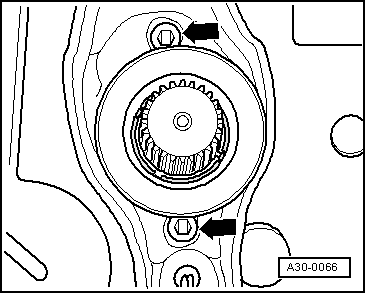

Fourchette d'embrayage : dépose et repose avec la butée
d'embrayage et la douille de guidage |
- |
Dévisser complètement les vis
-flèches-. |
- |
Retirer la fourchette d'embrayage avec la butée d'embrayage
et la douille de guidage de l'arbre primaire et du tourillon
sphérique. |
La repose s'effectue dans l'ordre inverse de la dépose. |
|
|
|

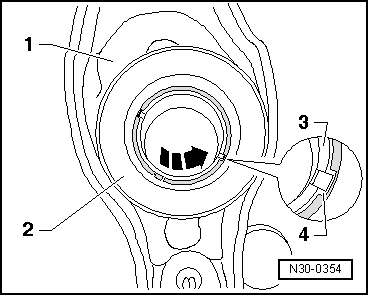

Douille de guidage : dépose et repose |
- |
Pousser la douille de guidage -3-
par le haut hors de la butée d'embrayage
-2-. |
- |
Tourner la douille de guidage -3-
en face de la butée d'embrayage -2-
d'env. 90 dans le sens de la flèche, jusqu'à ce que les ergots
de la douille de guidage s'engagent dans les gorges
-4- de la butée d'embrayage. |
- |
Dans cette position, extraire la douille de guidage hors de
la butée d'embrayage. |
La repose s'effectue dans l'ordre inverse de la dépose. |
|
|
|
Butée d'embrayage : dépose et repose |
- |
Comprimer les ergots -flèches-
sur le dos de la fourchette d'embrayage et retirer la butée
d'embrayage -A- hors de la
fourchette d'embrayage. |
- |
Pour la repose, pousser la butée d'embrayage
-A- dans la fourchette d'embrayage
jusqu'à ce que les ergots -flèches-
s'enclenchent. |
|
|
|
