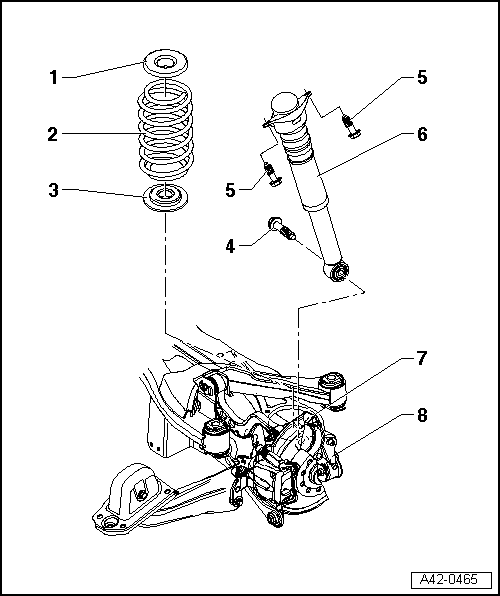

Revue Technique Automobile Volkswagen Golf 5: Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé)

1 -  Appui supérieur de ressort
2 -  Ressort hélicoïdal
Tenir compte des différentes versions de trains roulants.
Déposer et reposer → Chapitre
3 -  Appui inférieur de ressort
Extrémité du ressort tournée jusqu'en butée.
4 -  Vis
M14 x 1,5 x 70
180 Nm
5 -  Vis
50 Nm + serrage angulaire de 45
6 -  Amortisseur
Déposer et reposer → Chapitre
Remettre en état → Chapitre.
Tenir compte des différentes versions de trains roulants → Chapitre ; Plaquette d'identification du véhicule.
7 -  Bras transversal inférieur
Déposer et reposer → Chapitre
8 -  Porte-fusée
Déposer et reposer → Chapitre
Ensemble roulement/moyeu de roue : dépose et repose
