À partir de 05.07 - Levier de renvoi en matière plastique
Pour déposer le levier de renvoi, il est nécessaire de désolidariser l'arrêtoir de câble du câble de sélection.

Ceci permet d'éviter tout risque d'endommagement du câble de sélection.
-  Tirer le mécanisme de sûreté vers l'avant jusqu'en butée dans le -sens de la flèche 1-, puis le verrouiller vers la gauche dans le -sens de la flèche 2-.
-  Pousser ensuite le levier de renvoi vers l'avant (-sens de la flèche 3-).

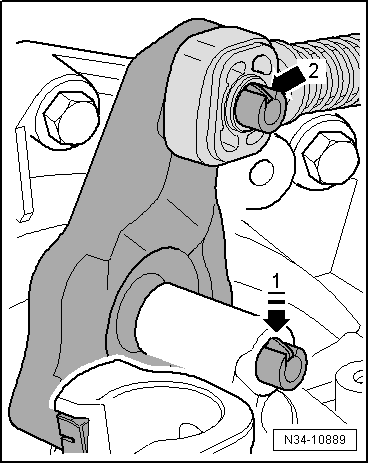

Levier de renvoi avec cran -flèche 1- (⇒ figure précédente)
-  Enfoncer le cran -flèche 1- (⇒ figure précédente) jusqu'en butée et retirer le levier de renvoi conjointement avec l'arrêtoir de câble. Ce faisant, faire bouger le levier dans le sens d'actionnement.

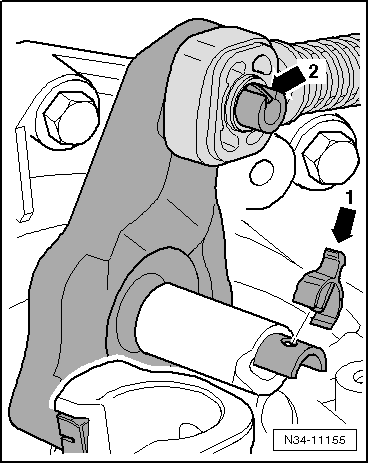

Levier de renvoi avec clip -flèche 1-
-  Retirer le clip -flèche 1- et extraire le levier de renvoi conjointement avec l'arrêtoir de câble.
L'arrêtoir de câble doit se trouver derrière le cran -flèche 2-.
Suite des opérations pour tous les véhicules
L'arrêtoir de câble ne doit être retiré qu'une fois le levier de renvoi déposé → fig.
  Nota
Pour la repose, graisser les portées et les surfaces coulissantes.
Affecter la graisse pour la commande des vitesses par le biais du → Catalogue électronique de pièces de rechange (ETKA).
-  Emmancher l'arrêtoir de câble sur le levier de renvoi → fig.
-  Mettre en place le levier de renvoi conjointement avec l'arrêtoir de câble jusqu'en butée.
Le cran -flèche 1- bloque le levier de renvoi (⇒ figure précédente).
Veiller à ce qu'il soit bien encliqueté.
L'arrêtoir de câble doit se trouver derrière le cran -flèche 2- (⇒ figure précédente).

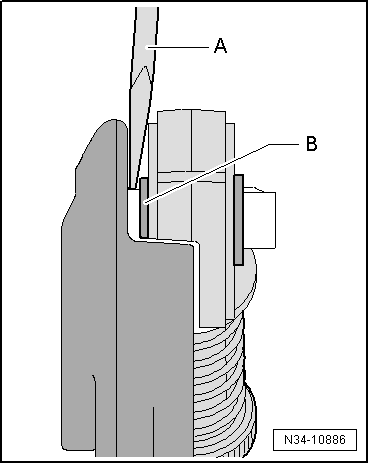

Extraire en faisant levier du levier de renvoi en matière plastique l'arrêtoir de câble du levier de sélection.
Le levier de renvoi est déposé
-  Placer un tournevis à lame plate -A- entre la douille -B- et le levier de renvoi.

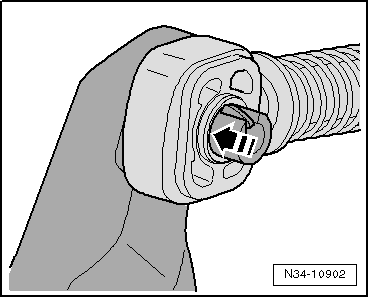

Emmanchement de l'arrêtoir de câble
Le levier de renvoi est déposé
L'arrêtoir de câble ne peut être emmanché qu'au niveau de la douille -flèche-.
L'arrêtoir de câble doit être mobile sur le levier de renvoi
Il doit se trouver derrière le cran -flèche 2- → fig..
