Revue Technique Automobile Volkswagen Golf 5: Lave-glace avant : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-glace avant / Lave-glace avant : vue d'ensemble du montage

  Nota

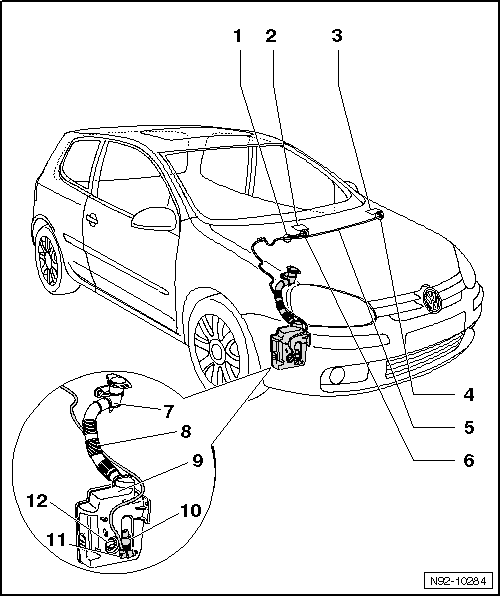

Suivant l'équipement, il existe deux versions différentes de réservoir de lave-glace. La figure montre la version pour véhicules sans chauffage stationnaire.


1 -  Pièce en Y
Répartition du liquide de lave-glace vers les gicleurs de lave-glace avant
2 -  Gicleur de lave-glace avant droit
Déposer et reposer → Chapitre
Régler → Chapitre
3 -  Gicleur de lave-glace avant gauche
Déposer et reposer → Chapitre
Régler → Chapitre
4 -  Raccord coudé
Raccord au gicleur du lave-glace avant gauche
Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre
5 -  Flexible
Réparation des flexibles → Chapitre
6 -  Raccord coudé
Raccord au gicleur du lave-glace avant droit
Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre
7 -  Goulotte de remplissage du réservoir de liquide de lave-glace et de lave-projecteurs
Déposer et reposer → Chapitre
8 -  Tuyau de raccord de la goulotte de remplissage au réservoir
Est déposé et reposé avec le réservoir
9 -  Réservoir de liquide de lave-glace et de lave-projecteurs
Déposer et reposer (véhicules sans chauffage stationnaire) → Chapitre
Déposer et reposer (véhicules avec chauffage stationnaire) → Chapitre
10 -  Pompe de lave-glace avant et arrière -V59-
Déposer et reposer → Chapitre
11 -  Raccord coudé
Raccord sur pompe de lave-glace avant et arrière -V59-
Vue d'ensemble des raccords rapides des conduites de liquide de lave-glace → Chapitre
12 -  Transmetteur de niveau de lave-glace/niveau d'eau -G33-
Déposer et reposer → Chapitre
Lave-glace avant
  Nota Informations supplémentaires : ...

Goulotte de remplissage du réservoir de liquide de lave-glace et de lave-projecteurs : dépose et repose
Dépose :     -  Débrancher le tuyau de raccord -1- de l'ajutage de raccord -3- du réserv ...
