Revue Technique Automobile Volkswagen Golf 5: Calculateur d'électronique de commande du téléphone (boîtier d'interface) : dépose et repose, Golf berline, Golf Plus 06/2006 ►

Revue Technique Automobile Volkswagen Golf 5 / Communication / Installations téléphoniques / Calculateur d'électronique de commande du téléphone (boîtier d'interface) : dépose et repose, Golf berline, Golf Plus 06/2006 ►

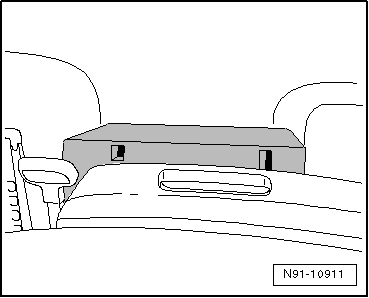

Le calculateur d'électronique de commande du téléphone est logé sous le siège avant droit.


Dépose

Avant de débuter les travaux de montage, exécuter les points suivants :
Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Reculer le siège du passager avant jusqu'en butée.

Déclipser le cache.

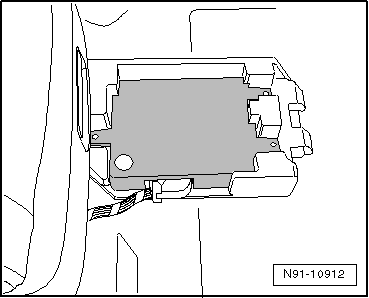

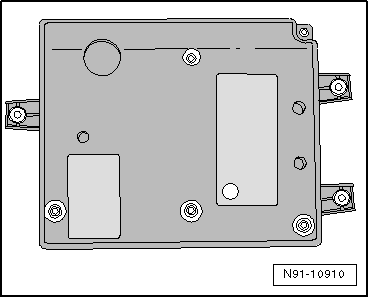

Débrancher le connecteur et retirer le calculateur de son support.


Repose

La repose s'effectue de façon similaire dans l'ordre inverse !
