Revue Technique Automobile Volkswagen Golf 5: Goulotte de remplissage du réservoir de liquide de lave-glace et de lave-projecteurs : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-glace avant / Goulotte de remplissage du réservoir de liquide de lave-glace et de lave-projecteurs : dépose et repose

Dépose :

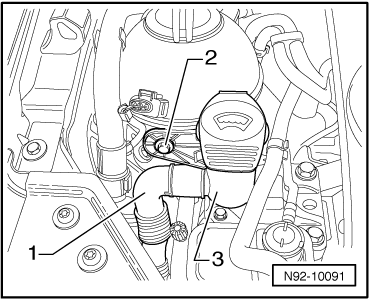

-  Débrancher le tuyau de raccord -1- de l'ajutage de raccord -3- du réservoir de lave-glace et de lave-projecteurs.
-  Dévisser la vis de fixation -2-.
-  Déclipser le support de flexible de la goulotte de remplissage -3- et retirer la goulotte de remplissage -3- du véhicule.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :

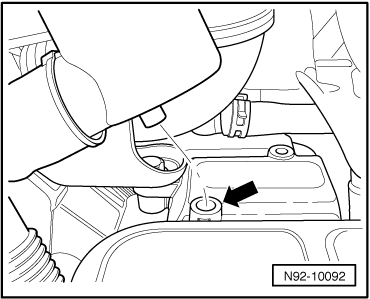

Le bossage situé sur la face inférieure de la goulotte de remplissage doit être enfoncé dans l'alésage -flèche- du palier de moteur.

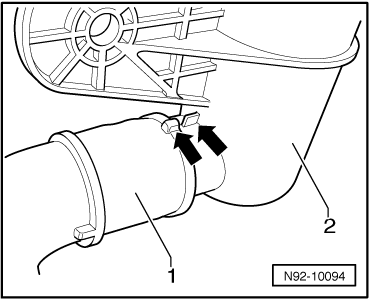

Le tuyau de raccord -1- et la goulotte de remplissage -2- doivent être emboîtés de telle manière que les guides -flèches- prennent prise l'un dans l'autre.
