  Nota
Sont décrites uniquement la dépose et la repose du joint intérieur de la porte droite. La dépose et la repose du joint intérieur de la porte gauche s'effectuent de façon analogue.

Dépose

-  Retirer le joint intérieur de porte du flasque de carrosserie.

Repose

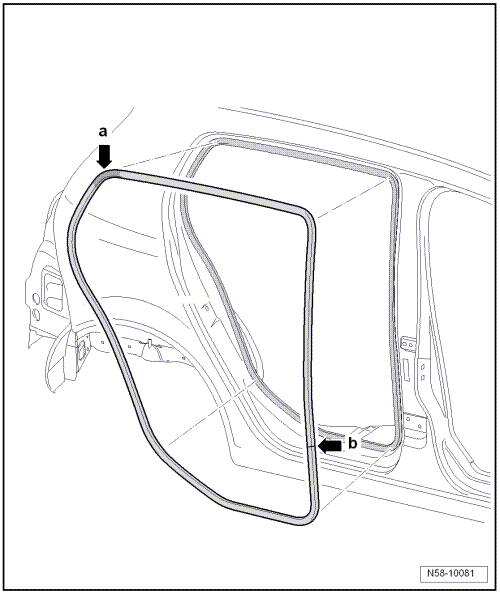

-  Centrer le joint intérieur de porte en plaçant la partie vulcanisée -flèche b- à la hauteur de la charnière inférieure de porte.
-  Pour reposer le joint intérieur de porte, commencer dans l'angle supérieur -flèche a- de la baie de porte.
