Revue Technique Automobile Volkswagen Golf 5: Berceau en aluminium et couple réducteur : vue d'ensemble du montage (transmission intégrale)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Berceau en aluminium et couple réducteur : vue d'ensemble du montage (transmission intégrale)

La -flèche- indique le sens de la marche.

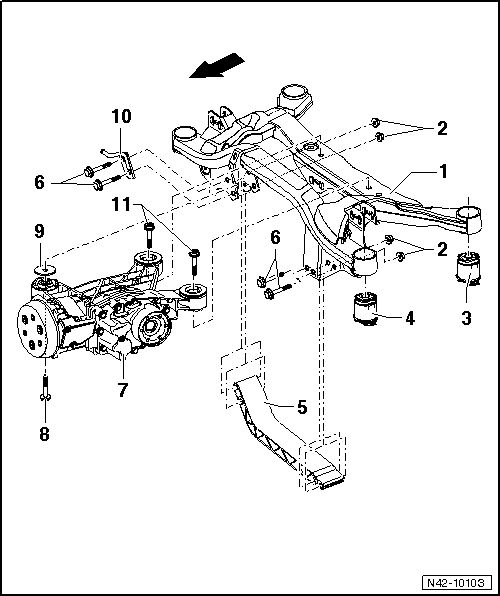

1 -  Berceau
  Nota
Seuls des berceaux en acier sont désormais disponibles en tant que pièce de rechange.
Si le berceau en aluminium doit être remplacé, il faut alors également monter une conduite de frein neuve → Systèmes de freinage; Groupe de rép.47 et → Catalogue électronique de pièces de rechange " ETKA ".
2 -  Écrou
50 Nm + serrage angulaire de 180
Remplacer après chaque démontage
3 -  Patin métal-caoutchouc arrière
Remplacer → Chapitre
4 -  Patin métal-caoutchouc avant
Remplacer → Chapitre
5 -  Traverse
6 -  Vis
7 -  Couple réducteur
Déposer et reposer → Groupe de rép.39
8 -  Vis
M12 x 1,5 x 85
60 Nm et serrage angulaire de 90
9 -  Rondelle
10 -  Support
11 -  Vis
M12 x 1,5 x 85
60 Nm et serrage angulaire de 90
Essieu arrière en position de poids à vide (aluminium et acier)
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires Élévateur pour moteur/BV -V.A.G 1383 A- Sangle d'arrimage -T10038- ...

Essieu arrière : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires     Clé dynamométrique -V ...
