Revue Technique Automobile Volkswagen Golf 5: Porte : réglage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Porte : réglage

  Nota
La porte est correctement réglée lorsqu'elle présente un jeu d'ouverture régulier sur tout le pourtour quand elle est fermée, lorsqu'elle n'est pas trop avancée ou reculée et lorsque les affleurements sont impeccables.
Le véhicule doit reposer de plain-pied sur ses roues pour effectuer le réglage.
La tôle extérieure de la porte étant démontée, le cadre de glace de la porte doit être réglé par rapport au cadre du pavillon et au montant B, à savoir par rapport à la porte arrière.


Porte : réglage des jeux d'ouverture

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

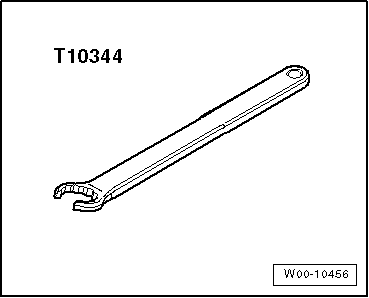

Clé à œil ouverture 15 -T10344-

ATTENTION !   ATTENTION !
Sur les véhicules produits jusqu'à 01/2004, il ne faut pas desserrer la vis du pivot excentrique -10- ni utiliser le pivot excentrique -15- pour procéder au réglage de la porte.

-  Respecter les jeux d'ouverture de la porte avant → Groupe de rép.00.

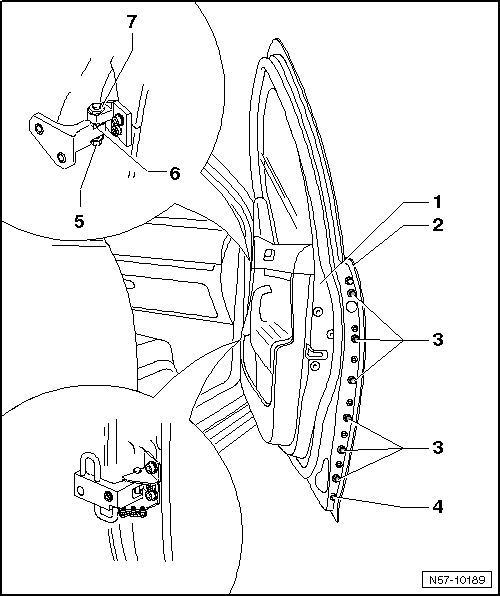

Les réglages s'effectuent par l'intermédiaire du pivot excentrique -7-.
D'autres mesures telles que l'ajustage des portes vers le haut n'ont aucun effet. Lors d'une pression ultérieure, la porte s'affaisse de nouveau.
-  Desserrer la vis du pivot excentrique -5-.
-  Déplacer le pivot excentrique -7- à l'intérieur de la plage de réglage -6- à l'aide de la clé polygonale de 15 -T10344-.
-  Avant de contrôler le réglage, serrer la vis -5-.
Si la capacité de réglage est insuffisante, il est possible d'adapter la tôle extérieure de porte -2-.
-  Desserrer les vis -3- et décaler la tôle extérieure de porte -2-.
-  Serrer les vis -3- → Chapitre.

Porte : réglage à ras de l'aile

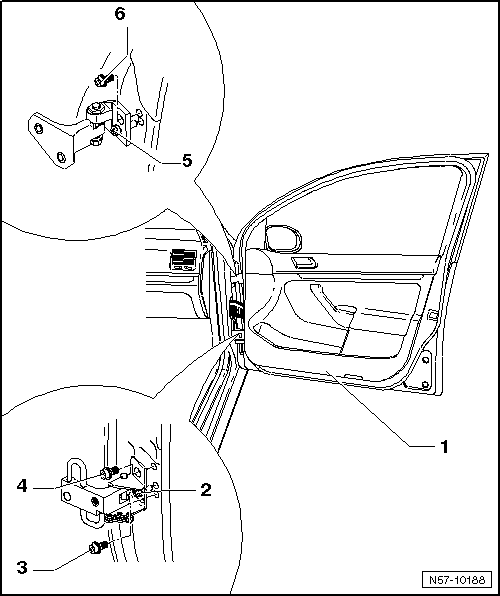

Pour régler correctement la porte à ras de l'aile, jouer sur les vis -2, 3, 4, 5 et 6- de la charnière de porte.
Pour cette opération, utiliser la clé de réglage des portes -3320- munie de l'embout de vissage -3320/3-.
-  Pour régler la partie supérieure de la porte, desserrer les vis -5 et 6-.
-  Couples de serrage de la vis -5- : 10 Nm.
-  Couple de serrage de la vis -6- : 50 Nm.
-  Pour régler la partie inférieure de la porte, desserrer les vis -5 et 6-.
-  Couples de serrage de la vis -2- : 10 Nm.
-  Couple de serrage des vis -3 et 4- : (50 Nm).
Les vis -3, 4 et 6- doivent toujours être remplacées après avoir été desserrées.
-  Il peut être nécessaire de meuler le doigt de guidage -4-.
