 Nota
|

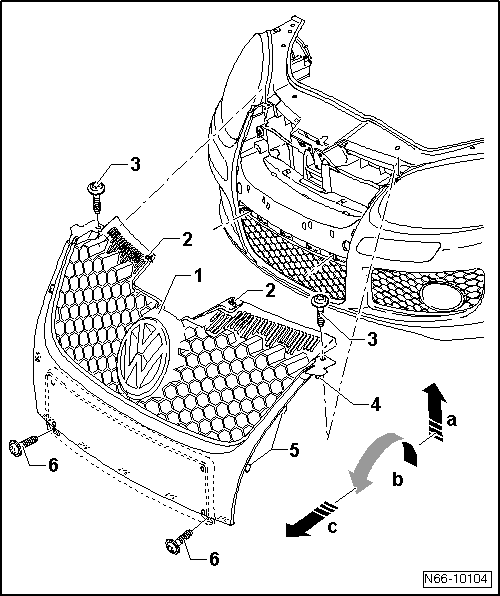

Dépose
| - | Dévisser les vis -3- et -6-. |
| - | Désolidariser les crochets d'arrêt -2- et -4-. |
| - | Soulever la grille de calandre -1- des crochets de guidage -5- vers le haut -flèche a-. |
| - | Faire basculer le bord supérieur de la grille de calandre vers l'avant -flèche b-. |
| - | Retirer la grille de calandre hors du bouclier du pare-chocs -flèche c-. |

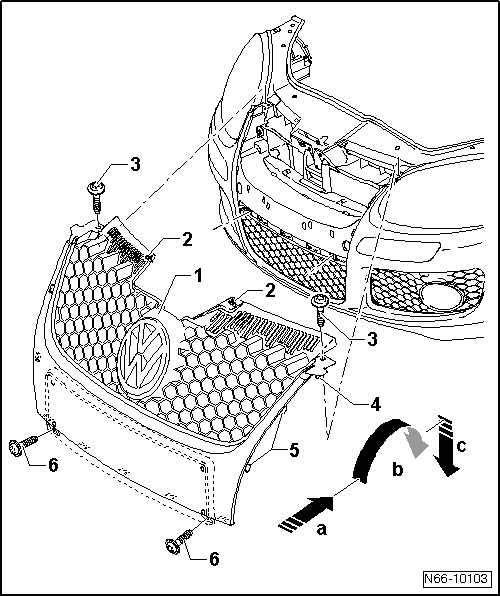

Repose
| - | Amener la grille de calandre à l'horizontale -flèche a- en mettant son bord inférieur dans le bouclier du pare-chocs. |
| - | Rabattre la grille de calandre vers le haut -flèche b-. |
| - | Guider la grille de calandre, depuis le haut -flèche c-, dans les crochets de guidage -5-. |
| Les crochets d'arrêt -2- et -4- s'encliquettent de façon audible. |
| - | Serrer les vis -3- et -6-, couple de serrage : 2 Nm. |
