Revue Technique Automobile Volkswagen Golf 5: Câble Bowden de déverrouillage de dossier : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Câble Bowden de déverrouillage de dossier : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre.
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement du siège baquet gauche → Chapitre.
-  Déposer le boîtier de verrouillage avant :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
-  Déposer le revêtement du siège baquet droit → Chapitre.
-  Déposer le dossier de siège baquet avant → Chapitre.
-  Déposer la garniture et le rembourrage du dossier de siège baquet avant → Chapitre.

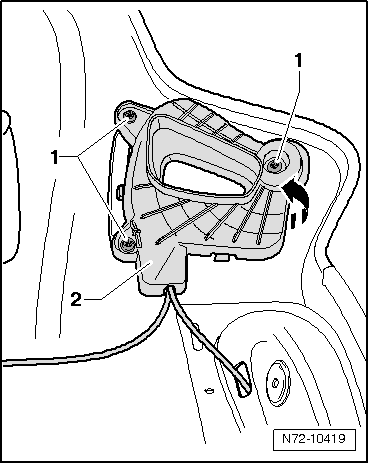

-  Dévisser les vis -1-.

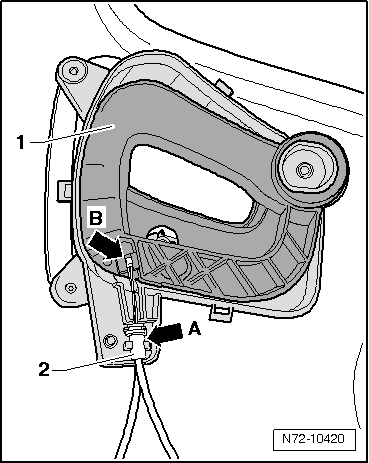

-  Retirer la coquille supérieure de déverrouillage de dossier -2- dans le -sens de la flèche- de la coquille de dossier.

-  Déclipser le câble Bowden -2- de l'arrêtoir -flèche A-.
-  Extraire le câble Bowden -2- de l'arrêtoir -flèche B-.
  Nota
Effectuer les opérations suivantes des deux côtés.

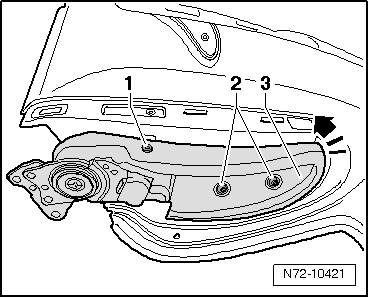

-  Percer la tête du rivet aveugle -1- du montant de dossier -3-.
-  Dévisser les vis -2- (24 Nm) et rabattre vers le haut le montant de dossier -3- dans le -sens de la flèche-.
  Nota
Les vis sont dotées d'un adhésif en microcapsules et doivent donc être remplacées après chaque desserrage.
Avant de mettre en place les vis neuves, nettoyer le contre-filetage correspondant.

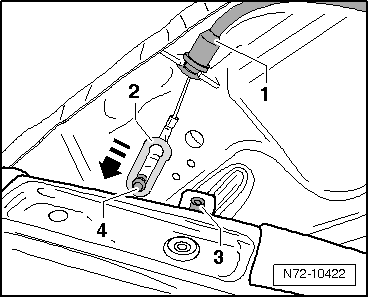

-  Extraire le câble Bowden -1- de la tôle de retenue.
-  Pousser vers le bas l'Å“illet -2- du câble Bowden dans le -sens de la flèche- et retirer le câble Bowden du pivot -4-.

-  Éliminer les résidus du rivet aveugle -3-.

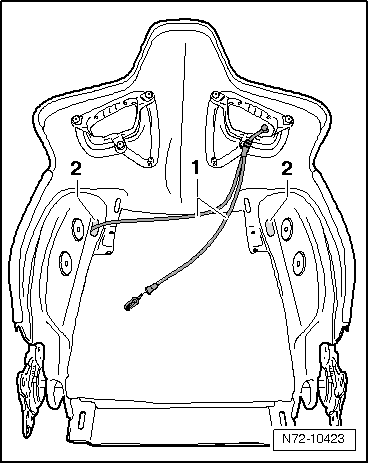

-  Extraire le câble Bowden -1- de l'ouverture de la coquille de dossier -2-.


Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Pour poser le rivet aveugle, utiliser la pince pour rivets aveugles -VAS 5072-.
