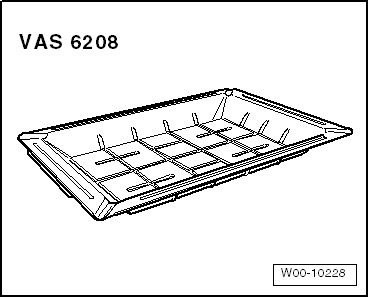

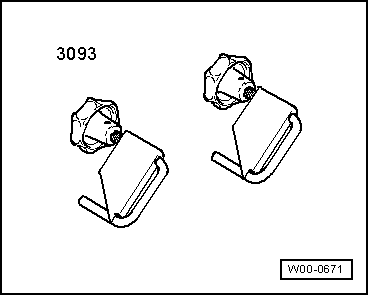

Dépose
Nota
|
|
|
|
|
Nota| Lors de la dépose, noter la longueur des vis et leur affectation en vue de la repose. |

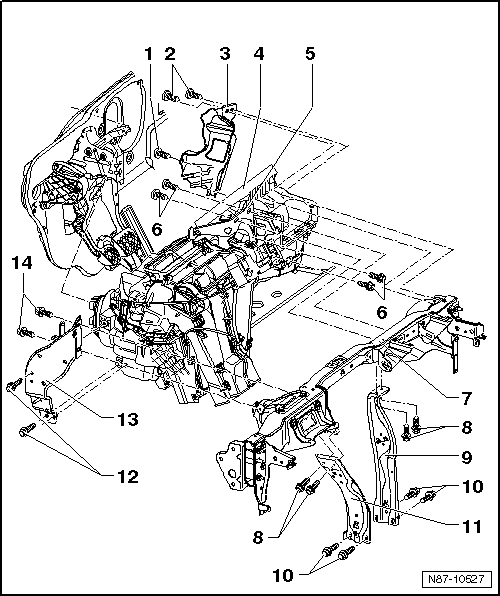

| 1 - | Vis |
| 4,5 +- 0,7 Nm |
| En bas à droite sur le support de câbles vers l'appareil de chauffage, près de la face frontale du caisson d'eau |
| 2 - | Vis |
| 4,5 +- 0,7 Nm |
| 3 - | Porte-câble |
| 4 - | Appareil de chauffage |
| Dépose : |
| - | Débrancher les connecteurs de l'appareil de chauffage. |
Nota| Tous les serre-câbles et autres fixations de câblage qui sont détachés ou coupés au moment de la dépose doivent être remis ou remplacés au même endroit lors de la repose. |
| - | Dévisser les 2 écrous de fixation du calculateur central de système confort -J393- et accrocher le calculateur central sur le côté → Équipement électrique; Groupe de rép.97. |
| - | Dévisser les vis -6- et retirer le support -5-. |
| - | Dévisser les vis -8- et10- et retirer les appuis9- et -11-. |
| - | Dévisser les vis -12- et14- et retirer le support13-. |
| - | Dévisser les vis -2- et1- du support de câbles3-. |
Nota| Pour accéder à la vis -1-, il faut faire sortir légèrement l'appareil de chauffage du tablier côté conducteur. |

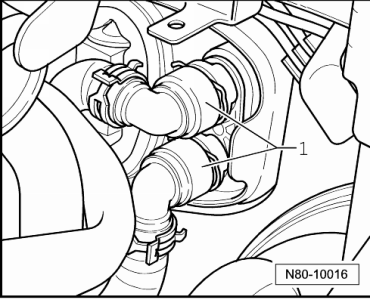

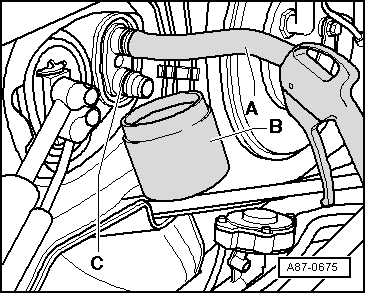

| En procédant à la dépose de l'appareil de chauffage, veiller à ce que les deux tuyaux de liquide de refroidissement menant à l'échangeur de chaleur ne restent pas coincés sur le passage vers le caisson d'eau ou sur le carter d'insonorisation et qu'ils ne soient pas coudés ou endommagés. |
| Veiller à ne pas tirer trop fortement sur le faisceau de câbles, au risque d'endommager les connecteurs. |
| - | Extraire l'appareil de chauffage. |
| Repose : |
| Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte de ce qui suit : |
| Lors de la repose des appuis -9- et11-, serrer d'abord les vis8-. |
Nota| L'aide d'un deuxième mécanicien est nécessaire pour la repose de l'appareil de chauffage. |

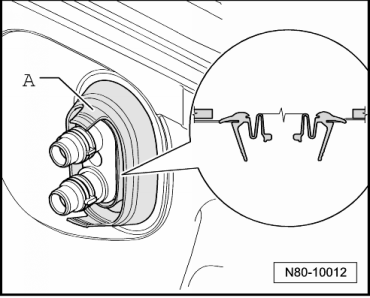

| - | Lors de la remise en place de l'appareil de chauffage, les deux tuyaux de liquide de refroidissement menant à l'échangeur de chaleur doivent être introduits à travers le joint d'étanchéité par le deuxième mécanicien (depuis le compartiment-moteur) → fig.. |
| - | Faire l'appoint de liquide de refroidissement → Groupe motopropulseur; Groupe de rép.19. |
| 5 - | Support |
| 6 - | Vis |
| 8 +- 1 Nm |
| 7 - | Berceau |
| 8 - | Vis |
| 9 +- 1,3 Nm |
| 9 - | Appui droit |
| 10 - | Vis |
| 20 +- 3 Nm |
| 11 - | Appui gauche |
| 12 - | Vis |
| 9 +- 1,3 Nm |
| 13 - | Support |
| 14 - | Vis |
| 9 +- 1,3 Nm |
