Revue Technique Automobile Volkswagen Golf 5: Carrossage de l'essieu arrière : réglage

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Roues, pneus, cjntrlôlt de géométrie / Contrôle de géométrie / Carrossage de l'essieu arrière : réglage

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

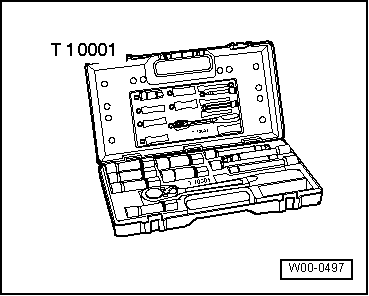

Jeu pour amortisseurs -T10001-

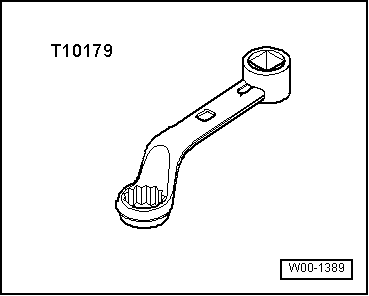

Douille de 18 -T10179-

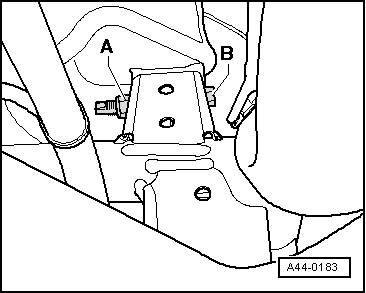

-  Desserrer l'écrou -A- de l'assemblage vissé du bras transversal supérieur sur le berceau.

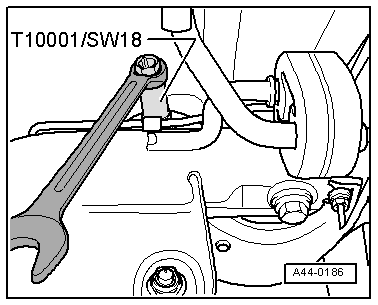

-  Régler le carrossage en tournant la vis à excentrique -B- à l'aide de la douille de 18 -T10001-.
  Nota
L'angle de réglage maximal est de 90 vers la gauche ou vers la droite à partir de la position médiane.

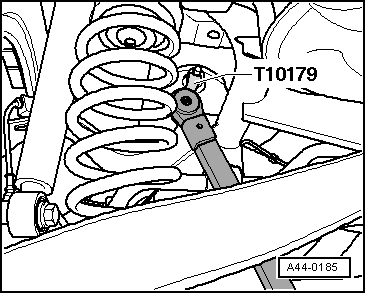

-  Serrer l'écrou -A-.

-  Utiliser pour cela la clé à douille de 18 -T10179-.
-  Après avoir resserré l'écrou -A-, contrôler de nouveau la valeur de carrossage.

Couples de serrage
Composant Couple de serrage
Bras transversal supérieur sur berceau (véhicule à traction avant)
Utiliser un écrou neuf
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
95 Nm
Pour serrer l'écrou, régler la clé dynamométrique -V.A.G 1332- à 80 Nm.
S'applique uniquement en liaison avec la clé à douille, ouverture 18 -T10179-.
Bras transversal supérieur sur berceau (véhicules à transmission intégrale)
Utiliser un écrou neuf
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
95 Nm
Pour serrer l'écrou, régler la clé dynamométrique -V.A.G 1332- à 80 Nm.
S'applique uniquement en liaison avec la clé à douille, ouverture 18 -T10179-.
