Revue Technique Automobile Volkswagen Golf 5: Glace de porte : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glaces de portes arrière / Glace de porte : dépose et repose

  Nota
La description concerne uniquement la dépose et la repose de la glace de porte arrière droite. La dépose et la repose de la glace arrière de porte gauche s'effectuent de façon analogue.
La goupille et la cheville expansibles destinées à la dépose et à la repose de la glace de porte sont également accessibles de l'extérieur lorsque la tôle extérieure de porte est déposée.


Dépose

Déposer le revêtement de la porte arrière → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70

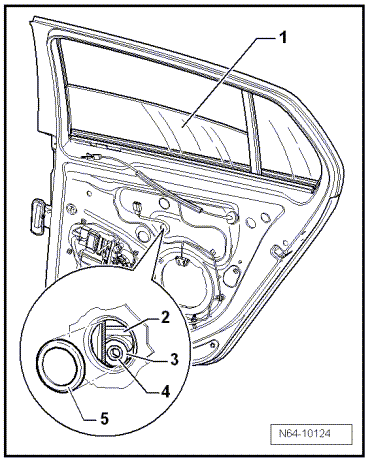

-  Retirer les capuchons -5- en faisant levier.
-  Abaisser la glace de porte jusqu'à ce que la goupille expansible -3- et la cheville expansible -4- soient accessibles dans la découpe du lève-glace.
  Nota
Si cette étape de travail ne peut pas être effectuée à cause d'un défaut du lève-glace électrique, il est possible de dévisser le moteur du lève-glace pour abaisser la glace.
-  Visser une vis de 5 mm (env. 70 mm de long) dans la goupille expansible -3- et retirer la vis de la cheville expansible -4-.
-  Visser une vis de 8 mm (env. 80 mm de long) dans la cheville expansible -4-.
  Nota
En vissant la vis dans la cheville expansible, ne pas exercer une pression trop forte sur la cheville, car celle-ci risque sinon de tomber dans l'intérieur de la porte.
-  Extraire la cheville expansible -4- de la mâchoire de calage -1- et donc de la glace de porte.

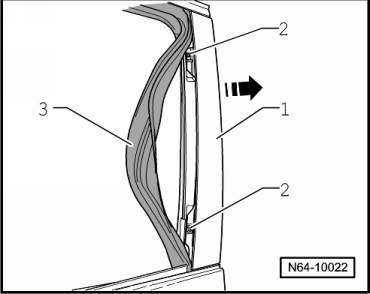

-  Retirer le guide-glace -3- du logement.
-  Dévisser les vis -2- et retirer l'écran -1- dans la direction du montant B dans le -sens de la flèche-.

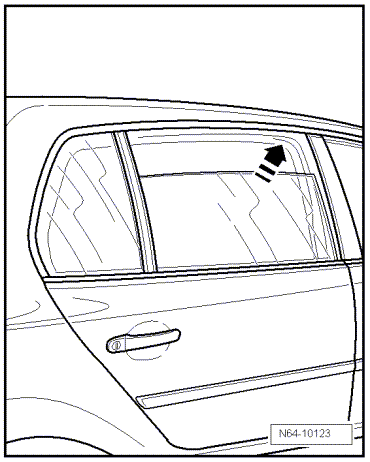

-  Retirer la glace de porte en la tirant vers le haut -flèche- hors du pertuis de porte.


Repose

  Nota
En cas de travaux de montage sur la glace de porte, la cheville expansible et la goupille expansible doivent systématiquement être remplacées.
Avant la mise en place de la cheville expansible et de la goupille expansible, vérifier si la glace est endommagée.

-  Lorsque la glace de porte -1- est déposée, centrer la cheville expansible -3- lors de sa mise en place.
-  Enfoncer à ras la goupille expansible -1- dans la cheville expansible -2-.

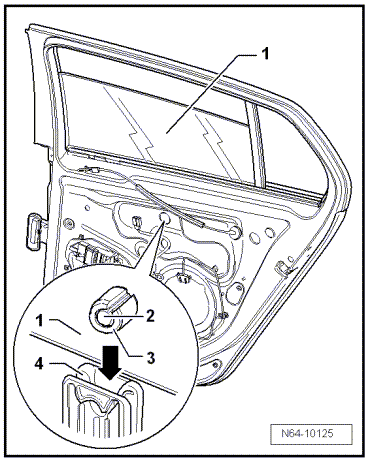

-  Insérer la glace de porte -1- dans la porte et mettre en place la glace de porte dans le logement du guide de lève-glace -4-.
-  Arrêter la glace -1- dans le guide de lève-glace -4- avec une légère pression d'en haut -flèche-.
-  Procéder ensuite dans l'ordre inverse de la dépose.
Effectuer un contrôle de fonctionnement avant de reposer le revêtement de porte.
