Nota| La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche. |
| La vis -4- est accessible de l'intérieur comme de l'extérieur. En accédant de l'extérieur, la vis a un filetage à droite. Cela signifie : de l'extérieur, desserrer la vis en la tournant vers la gauche et de l'intérieur, desserrer la vis en la tournant vers la droite. |

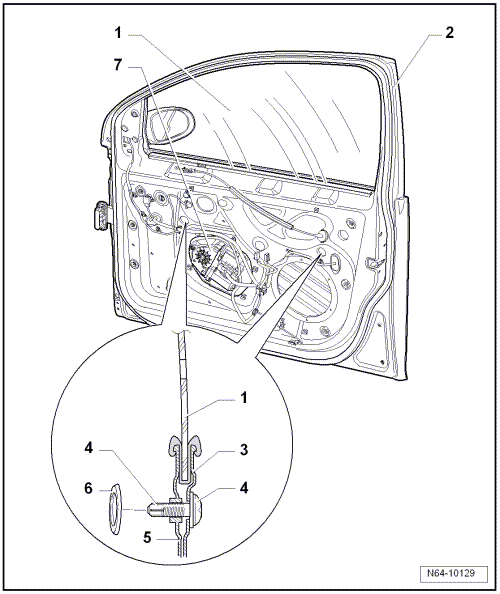

| 1 - | Glace de porte |
| Dépose et repose → Chapitre |
| 2 - | Guide-glace |
| Dépose et repose → Chapitre |
| 3 - | Support |
| 4 - | Vis |
| Accessible de l'extérieur (filetage à droite) ; desserrer la vis en la tournant vers la gauche ; déposer la tôle extérieure de porte → Chapitre. |
| Accessible de l'intérieur ; desserrer la vis en la tournant vers la droite ; déposer le revêtement de la porte avant → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70 |
| Au nombre de deux |
| 8 Nm |
| 5 - | Lève-glace |
| Dépose et repose → Chapitre |
| 6 - | Capuchon |
| Au nombre de deux |
| 7 - | Moteur de lève-glace |
| Dépose et repose → Chapitre |
Glace de porte avant
Glace de porte : dépose et reposeAmortisseur : remise en état
1 -
Amortisseur
Déposer et reposer
→ Chapitre
Tenir compte des différentes versions de trains roulants
→ Chapitre ; Plaquette d'identification du véhicule.
2 -
Capuchon de protection
...
Porte-boissons dans la console centrale avant
Fig. 108 Dans la console centrale avant : porte-bais-sans, variante A
Fig. 109 Dans la console centrale avant porte-bais-sans, variante B.
II existe différentes versions de porte-boissons pour la console centrale
avant.
Pour Ouvrir le porte-boisson. poussez, le cas é ...
Flexible d'évacuation d'eau de condensation sur l'appareil de chauffage et
de climatisation : contrôle
-
Déposer le revêtement de plancher côté passager avant.
Nota
Le flexible d'évacuation d'eau de condensation
-1- doit pouvoir être branché sans
précontrainte sur le raccord de l'appareil de chauffage et ...
