Nota| Après chaque remplacement des plaquettes de frein, appuyer à fond plusieurs fois sur la pédale de frein, le véhicule étant à l'arrêt, afin que les plaquettes prennent leur position de fonctionnement. |
| Pour aspirer le liquide de frein hors du réservoir, utiliser l'appareil de remplissage et de purge des freins -VAS 5234- ou le dispositif d'aspiration-V.A.G 1869/4-. |
| Avant la dépose d'un étrier de frein ou le débranchement d'un flexible de frein, il faut mettre en place la barre d'appui pour pédale de frein -V.A.G 1869/2- (pendant cette opération, réduire la pression). |

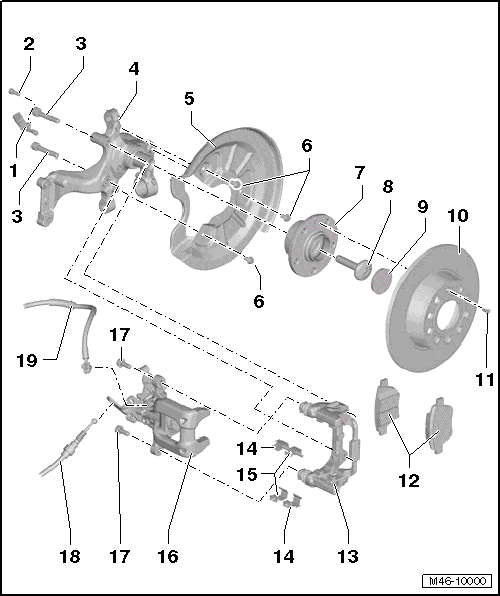

| 1 - | Capteur de vitesse d'ABS |
| Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et l'enduire de pâte lubrifiante hautes températures -G 052 112 A3-. |
| 2 - | Vis à six pans creux, 8 Nm |
| 3 - | Vis, 90 Nm, puis serrage angulaire de 90 |
| Remplacer après chaque démontage |
| 4 - | Porte-fusée |
| 5 - | Flasque de protection |
| 6 - | Vis Torx, 12 Nm |
| 7 - | Moyeu de roue avec roulement de roue |
| différent dans le cas de traction avant et transmission intégrale |
| 8 - | Vis |
| différent dans le cas de traction avant et transmission intégrale |
| 9 - | Capuchon antipoussière |
| Uniquement sur les véhicules à traction avant |
| 10 - | Disque de frein |
| Ø 272 mm |
| Épaisseur 10 mm |
| Limite d'usure 8 mm |
| Remplacer par essieu complet en cas d'usure. |
| Pour la dépose, déposer auparavant l'étrier de frein. |
| 11 - | Vis, 4 Nm |
| 12 - | Plaquettes de frein |
| Épaisseur sans contre-plaque 12 mm |
| Limite d'usure : 2 mm sans contre-plaque |
| Contrôler l'épaisseur → Brochure18.1 |
| Remplacer systématiquement par essieu |
| Déposer et reposer → Chapitre |
| 13 - | Chape de frein avec différentes colonnettes et capuchons de protection |
| Livrée comme pièce de rechange assemblée, avec quantité de graisse suffisante sur les colonnettes |
| Utiliser le kit de réparation en cas d'endommagement du capuchon de protection ou des colonnettes. Utiliser le berlingot de graisse compris dans les fournitures pour graisser les colonnettes. |
| 14 - | Agrafe de maintien des plaquettes |
| Remplacer systématiquement en cas de renouvellement des plaquettes. |
| 15 - | Agrafe de maintien des plaquettes |
| Remplacer systématiquement en cas de renouvellement des plaquettes. |
| 16 - | Étrier de frein |
| Ne pas dévisser le flexible de frein pour le remplacement des plaquettes de frein. |
| Déposer et reposer → Chapitre |
| Remise en état → Chapitre |
| Après les travaux de remise en état ou de remplacement, il faut d'abord régler le câble du frein à main |
| Régler le frein à main → Chapitre. |
| 17 - | Vis six pans, autoserreuse, 35 Nm |
| Toujours remplacer les vis après le démontage. |
| 18 - | Câble de frein à main |
| Les deux ergots de fixation doivent être encliquetés sur le support de l'étrier de frein |
| Déposer et reposer → Chapitre |
| Régler le frein à main → Chapitre. |
| 19 - | Flexible de frein avec ajutage annulaire et vis creuse, 35 Nm |
