Revue Technique Automobile Volkswagen Golf 5: Valve de remplissage avec valve bicorps

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Valves de remplissage pour raccords rapides de la station de service automatique pour climatisation sur le circuit frigorifique / Valve de remplissage avec valve bicorps

  Nota
Clé dynamométrique -V.A.G 1783- avec "cliquet enfichable 1/4" -VAS 6234-
Douille -T10364- appropriée pour desserrer l'obus de valve bicorps → fig.

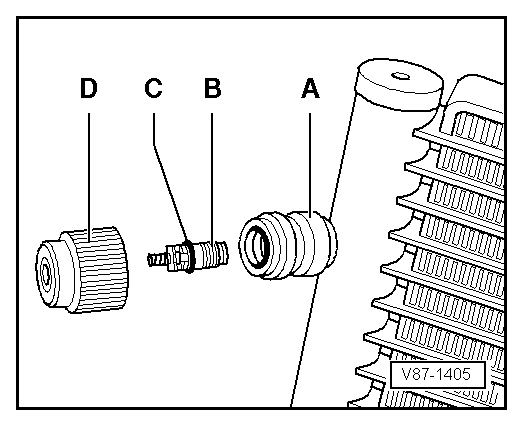

A -  Raccord de service (brasé)
B -  Obus de valve bicorps (2,4 +- 0,2 Nm)
C -  Joint torique (apparié à la valve)
D -  Obturateur avec joint
