Revue Technique Automobile Volkswagen Golf 5: Flasque d'étanchéité de vilebrequin côté volant-moteur (dispositif de montage -T10134-) : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Equipage mobile, pistons / Flasques d'étanchéité et volant-moteur/plateau d'entraînement / Flasque d'étanchéité de vilebrequin côté volant-moteur (dispositif de montage -T10134-) : remplacement

  Nota
Tenir compte des caractéristiques distinctives des flasques d'étanchéité de vilebrequin côté volant-moteur et des dispositifs de montage -T10017- et -T10134- → Chapitre.

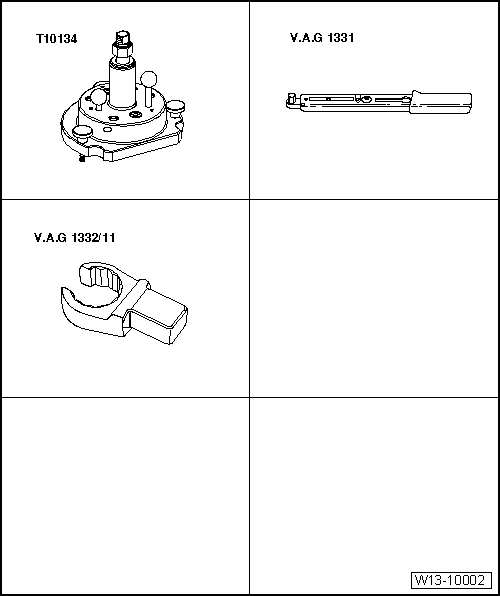

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Dispositif de montage -T10134-
Clé dynamométrique (5 à 50 Nm) -V.A.G 1331-
Embout de clé dynamométrique 24 mm -V.A.G 1332/11-
Trois vis six pans M6×35 mm
Jauge d'épaisseur
Pied à coulisse

Flasque d'étanchéité avec cible : décollage du vilebrequin

  Nota
Pour faciliter la compréhension, les opérations de travail sont décrites dans la situation où le moteur est déposé.
Ces opérations de travail restent les mêmes dans la situation où le moteur est posé et la boîte de vitesses déposée.
Gamme opératoire
-  Déposer le volant moteur ou le plateau d'entraînement.
-  Amener le moteur au PMH du cylindre 1 → Chapitre.
-  Déposer le carter d'huile → Chapitre.

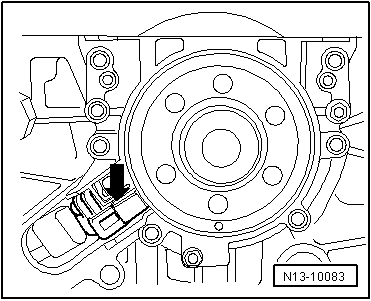

-  Déposer le transmetteur de régime moteur -G28--flèche-.
-  Dévisser les vis de fixation du flasque d'étanchéité.
  Nota
Le flasque d'étanchéité et la cible sont décollés du vilebrequin avec trois vis M6×35 mm.

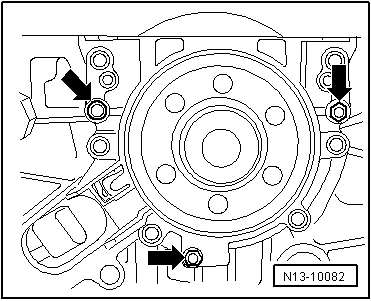

-  Visser les trois vis M6×35 mm dans les taraudages du flasque d'étanchéité -flèches-.
-  Visser alternativement (maxi. 180 par vis) les vis dans le flasque d'étanchéité et décoller le flasque d'étanchéité du vilebrequin en même temps que la cible.


Flasque d'étanchéité avec cible : emmanchement sur le vilebrequin

  Nota
Le flasque d'étanchéité à bague-joint en PTFE est doté d'une bague d'appui à lèvre d'étanchéité. Cette bague d'appui remplit le rôle d'une douille de montage et ne doit pas être retirée avant la repose.
Après les avoir prélevés de leur emballage de pièces de rechange, veiller à ne pas désolidariser la cible du flasque. Veiller également à ne pas modifier la position de la cible par rapport au flasque.
La cible est amenée dans sa position de montage au moment où elle est fixée sur la tige de blocage du dispositif de montage -T10134-.
Le flasque d'étanchéité et la bague-joint constituent un composant indissociable et ne doivent être remplacés qu'en même temps que la cible.
La position de montage du dispositif de montage -T10134- par rapport au vilebrequin est déterminée par un pivot de guidage qui est guidé dans un taraudage du vilebrequin.

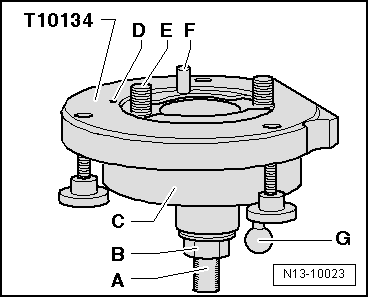

Dispositif de montage -T10134-
A -  Surface de serrage
B -  Écrou six pans
C -  Cloche de montage
D -  Tige de blocage
E -  Vis à six pans creux
F -  Pivot de guidage pour les moteurs diesel (poignée noire)
G -  Pivot de guidage pour les moteurs à essence (poignée rouge)


A - Bague-joint avec cible : montage sur le dispositif de montage -T10134

-  Visser l'écrou six pans -B- jusqu'à ce qu'il arrive à ras de la surface de serrage -A- de la tige filetée.

-  Serrer dans un étau le dispositif de montage -T10134- au niveau de la surface de serrage -A- de la tige filetée.

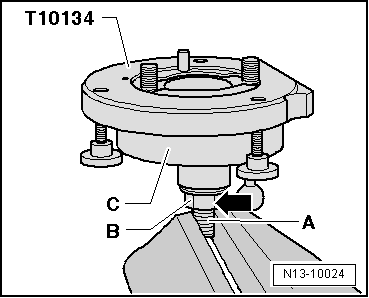

-  Enfoncer la cloche de montage -C- de façon qu'elle repose sur l'écrou six pans -B--flèche-.
-  Visser l'écrou six pans sur la tige filetée jusqu'à ce que la pièce intérieure du dispositif de montage et la cloche de montage se trouvent au même niveau.

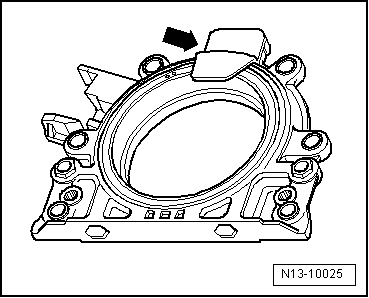

-  Retirer le clip de sûreté -flèche- du flasque d'étanchéité neuf.
  Nota
Il faut prendre garde de ne pas retirer la cible du flasque d'étanchéité et de ne pas modifier la position de la cible par rapport au flasque.

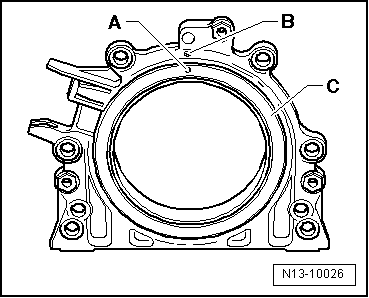

-  L'alésage de fixation -A- sur la cible -C- doit coïncider avec le repère -B- sur le flasque d'étanchéité.
-  Placer la face avant du flasque d'étanchéité sur une surface plane et propre.

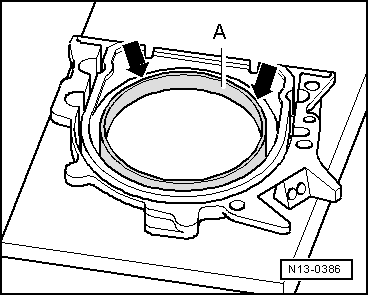

-  Enfoncer la bague d'appui à lèvre d'étanchéité -A- dans le sens de la flèche jusqu'à ce qu'elle vienne en appui sur la surface plane.

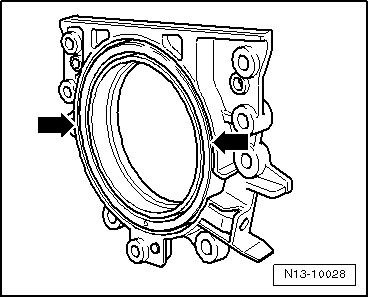

-  L'arête supérieure de la cible et l'arête avant du flasque d'étanchéité doivent coïncider -flèches-.

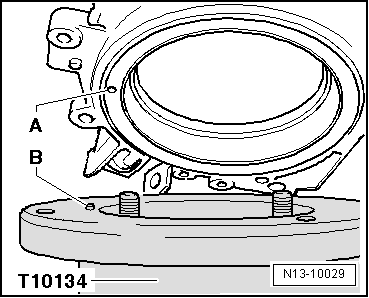

-  Placer la face avant du flasque d'étanchéité sur le dispositif de montage -T10134- de façon qu'il soit possible d'engager la tige de blocage -B- dans l'alésage -A- de la cible.
  Nota
Veiller à ce que le flasque d'étanchéité repose bien à plat sur le dispositif de montage.

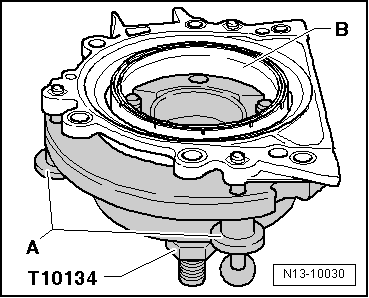

-  Lors du serrage des trois vis moletées -A-, enfoncer le flasque d'étanchéité et la bague d'appui à lèvre d'étanchéité -B- sur la surface du dispositif de montage -T10134- de sorte que la tige de blocage ne puisse plus glisser hors de l'alésage de la cible.
  Nota
Veiller à ce que la cible reste fixée dans le dispositif de montage lors du montage du flasque d'étanchéité.

Flasques d'étanchéité et dispositifs de montage -T10017- et -T10134- : caractéristiques distinctives
  Nota Tenir compte du fait que les flasques d'étanchéité qui sont posés sont différents → ETKA (catalogue électronique de pièces de ...

B - Dispositif de montage -T10134- : montage avec le flasque d'étanchéité sur le flasque de vilebrequin
Le flasque de vilebrequin doit être exempt de graisse et d'huile. Le moteur se trouve au PMH du cylindre 1.     ...
