Revue Technique Automobile Volkswagen Golf 5: Fixation du câble B+ sur l'alternateur

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Alternateur / Fixation du câble B+ sur l'alternateur

Prudence !   Prudence !
Le non-respect du couple de serrage prescrit pour la fixation du câble B+ entraîne les risques suivants :
La batterie n'est pas chargée complètement.
Défaillance totale des systèmes électriques/électroniques du véhicule (véhicule immobilisé).
Risque d'incendie en raison de la formation d'étincelles.
Dommages causés par des surtensions sur les composants électroniques et les calculateurs.

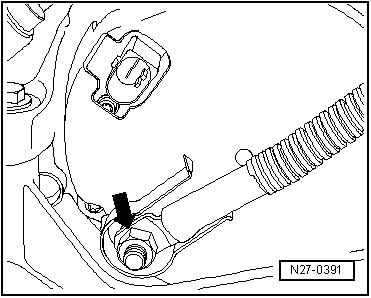

-  Serrer l'écrou de fixation du câble B+ -flèche- à 15 Nm.
