Revue Technique Automobile Volkswagen Golf 5: Barillet : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Contact-démarreur et barillet / Barillet : dépose et repose

Prudence !   Prudence !
Pour déconnecter et reconnecter la batterie, il faut impérativement respecter la procédure décrite dans le Manuel de Réparation → Chapitre.
L'antivol de direction peut être détruit.
Lorsque l'antivol de direction est actionné sans barillet, il se bloque et il faut le remplacer.
Il ne faut pas actionner l'antivol de direction sans barillet.
Dépose :
-  Déconnecter la batterie → Chapitre.
-  Déposer le revêtement de colonne de direction → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.
  Nota
Pour des raisons de clarté, la commande des clignotants, la commande d'essuie-glace, le capteur d'angle de braquage, le ressort spiral et le calculateur d'électronique de colonne de direction ne sont pas représentés sur la figure. Il n'est pas nécessaire de déposer ces composants pour procéder à la dépose du barillet.
La bobine de lecture de l'antidémarrage est fixée sur le barillet et ne peut pas être remplacée individuellement.
Pour des raisons de clarté, la clé de contact n'est pas représentée sur les figures suivantes.

-  Introduire la clé de contact dans le barillet et la tourner en position " Marche ".

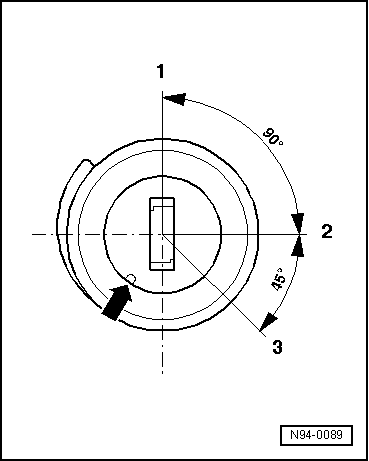

Positions de la clé de contact dans le barillet :
1 -  Position " Arrêt "
2 -  Position " Marche "
3 -  Position " Lancement "
  Nota

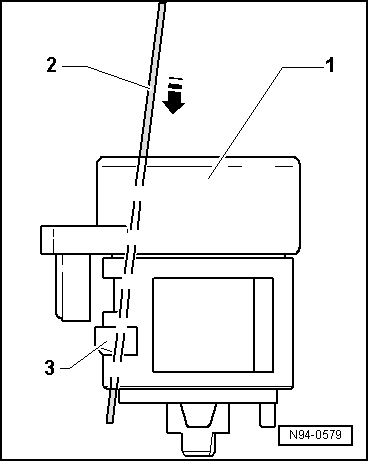

Pour des raisons de clarté, la figure suivante représente un barillet déposé sans clé de contact.
-  Introduire un fil d'acier (env. Ø 1,2 mm) dans l'alésage -flèche- se trouvant à côté de la clé de contact.
-  Déverrouiller -flèche- avec le fil d'acier -2- le levier de sûreté -3- du barillet -1-.
-  Extraire le barillet -1- du boîtier d'antivol de direction.

-  Débrancher le connecteur -flèche- situé sur la bobine de lecture.

Repose :
  Nota
Pour des raisons de clarté, la clé de contact n'est pas représentée sur la figure suivante.
-  Introduire la clé de contact dans le barillet -1- et la tourner en position " Marche ".
-  Déverrouiller -flèche- avec le fil d'acier -2- le levier de sûreté -3- du barillet -1-.
-  Rebrancher le connecteur sur la bobine de lecture de l'antidémarrage.
-  Mettre en place le barillet -1- dans le boîtier d'antivol de direction.
  Nota
Le raccord de la bobine de lecture de l'antidémarrage doit être engagé dans le guide situé sur le boîtier d'antivol de direction.
-  Retirer le fil d'acier -2- du barillet -1- et contrôler la bonne fixation du barillet dans le boîtier d'antivol de direction.
-  Reposer tous les composants de façon analogue, dans l'ordre inverse de la dépose.
