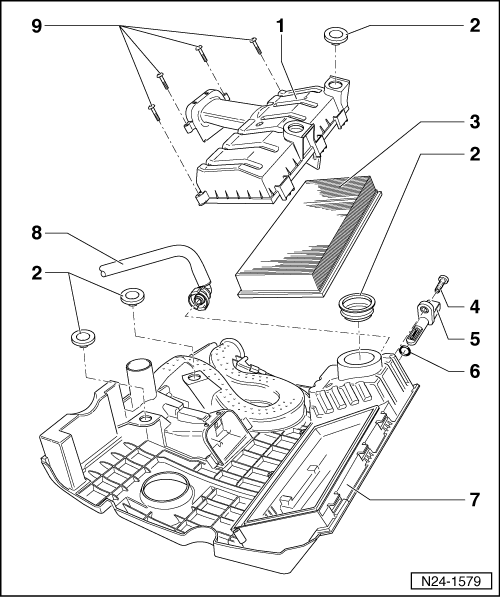

| 1 - | Partie inférieure du corps de filtre à air |
| 2 - | Douille en caoutchouc |
| 3 - | Cartouche de filtre à air |
| 4 - | 3 Nm |
| 5 - | Transmetteur 2 de température d'air d'admission -G299- |
| 6 - | Joint torique |
| Remplacer |
| 7 - | Corps supérieur de filtre à air |
| 8 - | Flexible de dépression |
| Venant du carter d'arbre à cames |
