Revue Technique Automobile Volkswagen Golf 5: Revêtement de colonne de direction : Dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Revêtement de colonne de direction : Dépose et repose

Dépose
  Nota

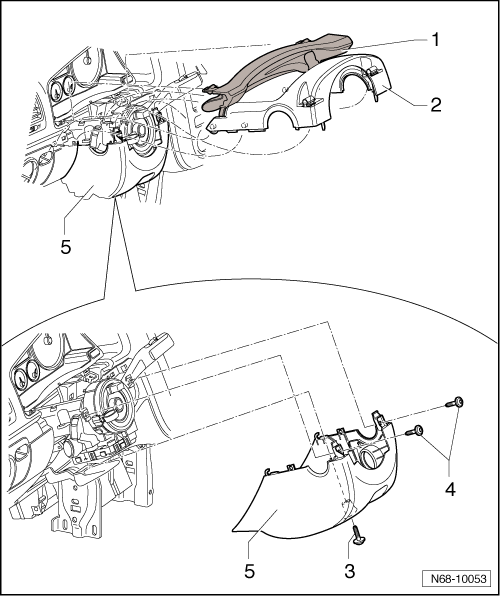

Par souci de clarté, le volant de direction n'est pas représenté sur la figure. Sa dépose n'est pas nécessaire.

Retirer le couvre-joint -1- et le revêtement supérieur de colonne de direction -2- de leurs logements.
Dévisser la vis -3- (1,5 Nm).
Dévisser les deux vis -4- (1,5 Nm).
Retirer le revêtement inférieur de colonne de direction -5- de ses logements.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
