Revue Technique Automobile Volkswagen Golf 5: Position de repos des balais d'essuie-glace : réglage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Essuie-glace avant / Position de repos des balais d'essuie-glace : réglage

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-
  Nota
Sur les véhicules avec direction à droite, les balais d'essuie-glace sont symétriquement opposés.
-  À moins que cela ne soit déjà fait, désactiver la fonction PAFA → Chapitre.
-  Amener les essuie-glaces en position de repos, puis couper le contact d'allumage.
-  Procéder maintenant au réglage de la position de repos des balais d'essuie-glace.

Côté conducteur :

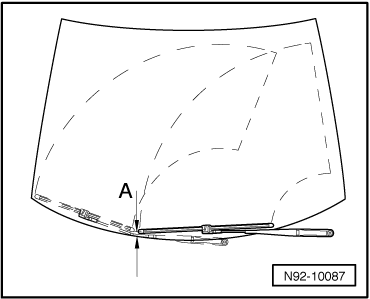

L'écart -A- entre l'extrémité de la raclette d'essuie-glace et l'arête supérieure du cache de caisson d'eau doit être de 10+-5 mm.
-  Si nécessaire, régler la position de repos des balais d'essuie-glace en déplaçant le bras d'essuie-glace.
Déposer les bras d'essuie-glace → Chapitre.
-  Serrer les vissages au couple prescrit → Chapitre.

Côté passager avant :

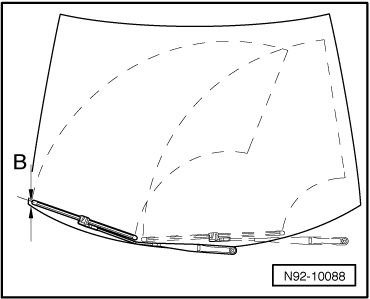

L'écart -B- entre l'extrémité de la raclette d'essuie-glace et l'arête supérieure du cache de caisson d'eau doit être d'environ 17,5 mm.
  Nota
Le balai d'essuie-glace côté conducteur est réglé à la cote indiquée en -A-. Le balai d'essuie-glace côté passager avant est ajusté par rapport à celui-ci. La cote -B- est une cote de contrôle.
-  Si nécessaire, régler la position de repos des balais d'essuie-glace en déplaçant le bras d'essuie-glace.
Déposer les bras d'essuie-glace → Chapitre.
-  Serrer les vissages au couple prescrit → Chapitre.

Bras d'essuie-glace : dépose et repose
Dépose : -  Déposer les bras d'essuie-glace → Chapitre. Repose :   Nota ...

Essuie-glace sans articulation : dépose et repose
Dépose :   Nota Lors du montage, ne pas intervertir le balai d'essuie-glace du conducteur et celui du passager avant. ...
