| 1 - | Écrous de fixation |
| Couples de serrage → Chapitre. |
| 2 - | Porte-ampoules |
| Déposer et reposer → Chapitre |
| 3 - | Ampoule de feu rouge arrière gauche -M4- ou ampoule de feu rouge arrière droit -M2- |
| 12 V, P 21 W |
| 4 - | Boîtier de feu arrière dans le panneau latéral |
| Déposer et reposer → Chapitre |
| 5 - | Ampoule de clignotant arrière gauche -M6- ou ampoule de clignotant arrière droit -M8- |
| 12 V, H 6 W |
| 6 - | Ampoule de feu stop gauche -M9- ou ampoule de feu stop droit -M10- |
| 12 V, P 21 W |
| 7 - | Élément de réglage |
| Déposer et reposer → Chapitre |
| Régler le feu arrière → Chapitre |
| 8 - | Goujon sur le boîtier de feu arrière, en bas dans le panneau latéral |
| 9 - | Connecteur sur le boîtier de feu arrière, dans le panneau latéral |
| 10 - | Goujon sur le boîtier de feu arrière, en haut dans le panneau latéral |

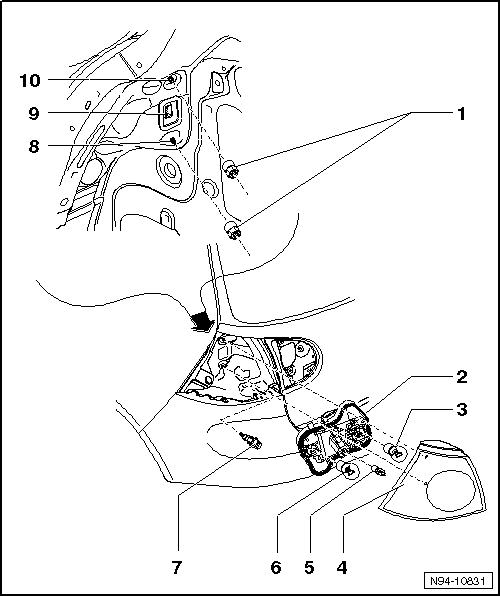

Feu arrière dans le panneau latéral, véhicules ► 11.05 : vue d'ensemble du
