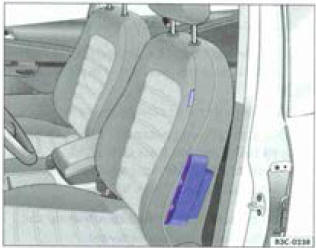

Fig. 65 Sur le côté du siége avant : emplacement de montage du sac gonflable
latéral
Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en compte.
Les sacs gonflables latéraux se trouvent respectivement dans les rembourrages des dossiers extérieurs du siège du conducteur et du siège du passager avant fig. 65. Suivant l'équipement du véhicule, les places latétales arrière sont aussi dotées d'un sac gonflable latéral situé entre le seuil de porte et le dossier des sièges. Les emplacements de montage sont repérés par des étiquettes portant le logo " AIRBAG".
En cas de collision latérale, les sacs gonflables latéraux se déclenchent du côté du véhicule exposé au choc et réduisent le risque de blessures des occupants de ce côté du véhicule.
Avertissement |
Une fois déclenché, le sac gonflable se déploie
en quelques fractions de seconde et à très
grande vitesse.
|
Avertissement |
Une utilisation non conforme du siège du conducteur
et siège du passager avant peut entraver
le fonctionnement convenable du sac gonflable
latéral et entrainer de graves blessures.
|
