Revue Technique Automobile Volkswagen Golf 5: Feu arrière dans le panneau latéral : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feux arrière / Feu arrière dans le panneau latéral : dépose et repose

Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

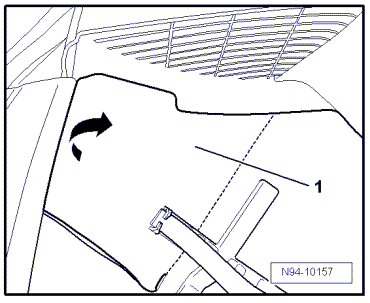

-  Pousser le revêtement latéral -1- sur le côté, dans le sens de la -flèche-.

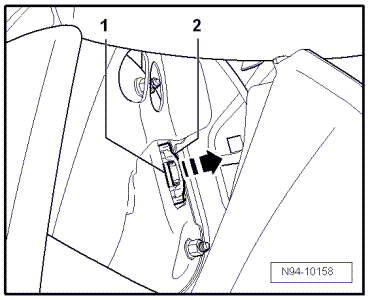

-  Débrancher la fiche -2- tout en comprimant le clip de sûreté -1- dans le sens de la -flèche-.

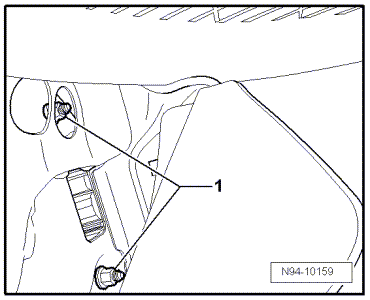

-  Dévisser les écrous de fixation -1- du feu arrière situé dans le panneau latéral.
-  Retirer le feu arrière.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :

-  Serrer les écrous de fixation -1- au couple prescrit → Chapitre.
  Nota
La fiche du feu arrière situé dans le panneau latéral doit s'encliqueter de façon " audible " au moment où on la branche.
-  Après la repose du feu arrière, contrôler ses jeux par rapport à la carrosserie.
-  Sur les véhicules à partir de novembre 2005, régler, si nécessaire, le jeu par rapport au bouclier de pare-chocs → Chapitre.
-  Sur les véhicules d'avant novembre 2005, il n'est pas possible de régler le jeu par rapport au bouclier de pare-chocs.
