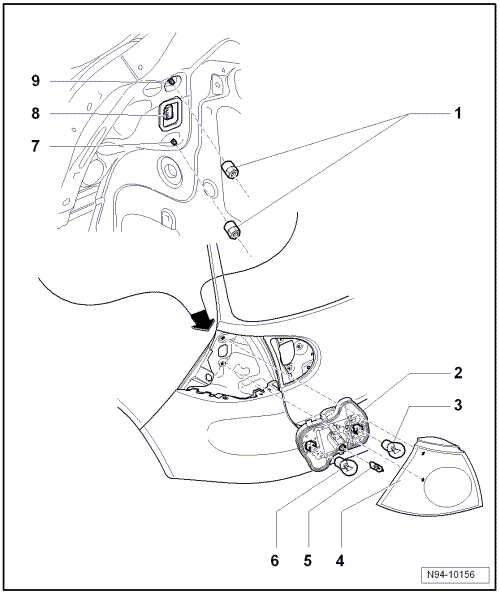

Revue Technique Automobile Volkswagen Golf 5: Feu arrière dans le panneau latéral, véhicules â–º 11.05 : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feux arrière / Feu arrière dans le panneau latéral, véhicules â–º 11.05 : vue d'ensemble du montage

 -  Couples de serrage → Chapitre.
1 -  Écrous de fixation
2 -  Porte-ampoules
Déposer et reposer → Chapitre
3 -  Ampoule de feu rouge arrière gauche -M4- ou ampoule de feu rouge arrière droit -M2-
12 V, P 21 W
4 -  Boîtier de feu arrière dans le panneau latéral
Déposer et reposer → Chapitre
5 -  Ampoule de clignotant arrière gauche -M6- ou ampoule de clignotant arrière droit -M8-
12 V, H 6 W
6 -  Ampoule de feu stop gauche -M9- ou ampoule de feu stop droit -M10-
12 V, P 21 W
7 -  Goujon sur le boîtier de feu arrière, en bas dans le panneau latéral
8 -  Connecteur sur le boîtier de feu arrière, dans le panneau latéral
9 -  Goujon sur le boîtier de feu arrière, en haut dans le panneau latéral
