Revue Technique Automobile Volkswagen Golf 5: Essuie-glace arrière : dépose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Essuie-glace arrière / Essuie-glace arrière : dépose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-


Bras d'essuie-glace : dépose

-  Amener l'essuie-glace en position de repos.
-  Déconnecter la batterie → Chapitre.

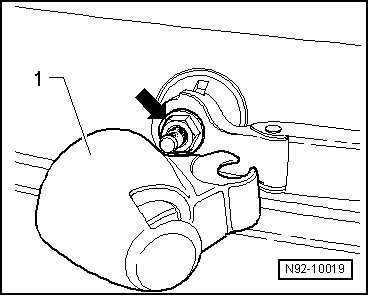

-  Rabattre le capuchon -1- de l'essuie-glace arrière vers le haut et le déclipser.
-  Desserrer l'écrou de fixation -flèche- sans le dévisser complètement.
-  Rabattre le bras d'essuie-glace vers le haut et le désolidariser du cône en lui appliquant des mouvements latéraux.
-  Dévisser l'écrou de fixation -flèche- et retirer le bras d'essuie-glace.


Moteur d'essuie-glace arrière -V12- : dépose et repose

Dépose :
-  Déposer le revêtement inférieur du hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

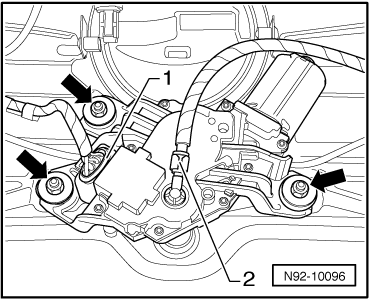

-  Débrancher le connecteur -1-.
-  Déverrouiller le clip de sûreté situé sur le raccord de flexible -2- en le tournant.
-  Débrancher le raccord de flexible du moteur d'essuie-glace arrière.
-  Dévisser les écrous de fixation -flèches-.
-  Retirer avec précaution le moteur d'essuie-glace arrière du hayon.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :

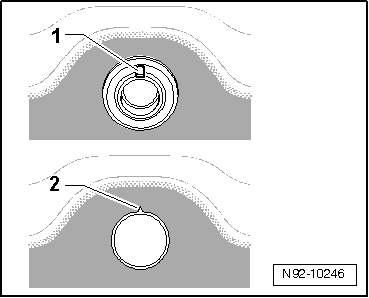

-  Contrôler le bon positionnement du joint d'étanchéité dans l'orifice de la glace arrière. Le repère -1- du joint d'étanchéité doit coïncider avec le repère -2- de la glace arrière.
-  Reconnecter la batterie → Chapitre.


Bras d'essuie-glace : repose

-  Pour amener le moteur d'essuie-glace dans sa position de repos, activer, puis désactiver la commande d'essuie-glace arrière lorsque le contact d'allumage est mis.

-  Enfiler le bras d'essuie-glace dans la position de repos approximative sur l'arbre de bras d'essuie-glace et tourner l'écrou de fixation -flèche- à la main.
  Nota
L'écrou de fixation -flèche- du bras d'essuie-glace ne doit être serré au couple prescrit qu'après le réglage de la position de repos des balais d'essuie-glace.
-  Régler la position de repos du balai d'essuie-glace arrière → Chapitre.
