Revue Technique Automobile Volkswagen Golf 5: Lave-glace arrière : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Essuie-glace arrière / Lave-glace arrière : vue d'ensemble du montage

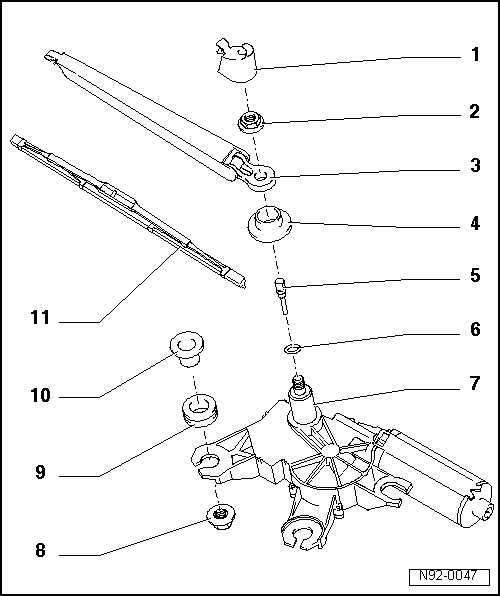

1 -  Capuchon
2 -  Écrou de fixation de 13
12 Nm
3 -  Bras d'essuie-glace
Déposer → Chapitre
Reposer → Chapitre
Réglage de la position de repos → Chapitre
4 -  Joint d'étanchéité
5 -  Gicleur
Remplacer → Chapitre
Régler → Chapitre
6 -  Bague-joint
7 -  Moteur d'essuie-glace arrière -V12-
Déposer et reposer → Chapitre
8 -  Écrou de fixation M6 avec rondelle
8 Nm
9 -  Bague caoutchouc
10 -  Pièce d'écartement
11 -  Essuie-glace sans articulation
Déposer et reposer → Chapitre
Essuie-glace arrière
  Nota Informations supplémentaires : → Notices d'utilisation → n318 →&nbs ...
