Revue Technique Automobile Volkswagen Golf 5: Détonateur de coupure de la batterie -N253- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Détonateur de coupure de la batterie -N253 / Détonateur de coupure de la batterie -N253- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-
ATTENTION !   ATTENTION !
Lors des travaux sur le découplage de la batterie, tenir compte des mesures de sécurité → Chapitre.
Tenir compte des remarques relatives à l'élimination des dispositifs de découplage de batterie → Chapitre.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Déconnecter la batterie → Chapitre.

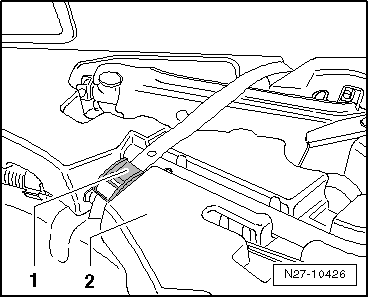

-  Détacher la sangle de fixation -1- de l'élément moulé -2- pour outillage de bord et cric, puis retirer l'élément moulé -2-.

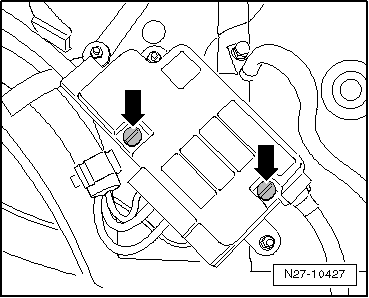

-  Ouvrir les verrouillages de la boîte à fusibles principale -flèches- en les tournant de 90 vers la gauche, puis ouvrir le couvercle en le rabattant.

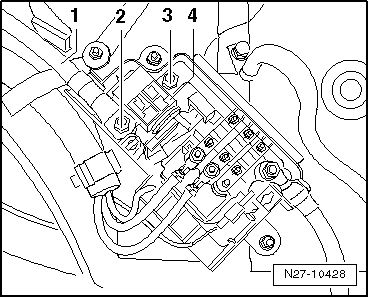

-  Dévisser l'écrou à embase -2-, puis retirer le câble -1- du filet de raccord.
-  Dévisser l'écrou de fixation autoserreur -3-, puis retirer le détonateur de coupure de la batterie -N253--4- des filets de raccord, en tenant compte de la longueur des câbles raccordés.

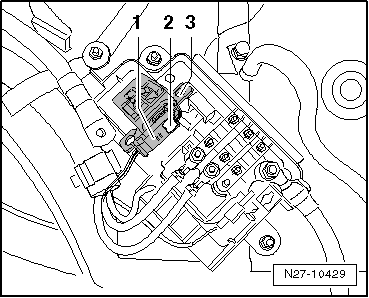

-  Déverrouiller le connecteur -1- en tirant la touche de blocage -2- dans le sens de la flèche.
-  Débrancher le connecteur -1-, puis retirer le détonateur de coupure de la batterie -N253--3- hors du véhicule.
ATTENTION !   ATTENTION !
Ce faisant, respecter les mesures de sécurité s'appliquant aux interventions sur le dispositif de découplage pyrotechnique de la batterie → Chapitre.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
  Nota
Lors du montage du connecteur sur le détonateur de coupure de la batterie -N253-, veiller à ce que le verrouillage du connecteur s'encliquette de manière audible.
-  Serrer tous les vissages au couple prescrit → Chapitre.
-  Rebrancher le flexible de dégazage sur la batterie.
-  Reconnecter la batterie → Chapitre.
Prudence !   Prudence !
Le flexible de dégazage central de la batterie ne doit pas être coudé, obturé ni endommagé. Les gaz de batterie sont nocifs et explosifs. Disposer le flexible soigneusement et veiller à ce que le dégazage de la batterie puisse s'effectuer librement et non à l'intérieur du véhicule.
