Revue Technique Automobile Volkswagen Golf 5: Filtre à poussière et à pollen : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Chauffage : remise en état / Filtre à poussière et à pollen : dépose et repose

Dépose

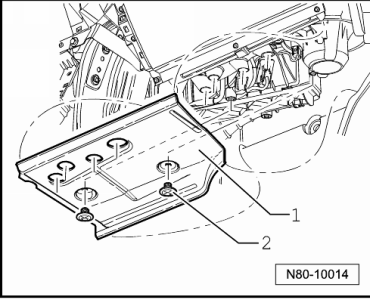

Dévisser les vis en plastique -2- et retirer la paroi de séparation -1-.

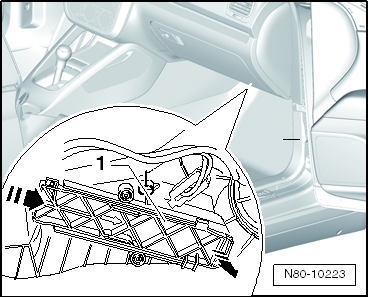

Déverrouiller le cache -1- dans le sens de la flèche.

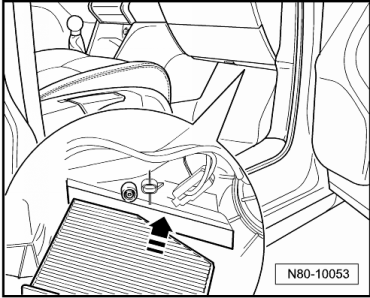

Retirer le filtre à poussière et à pollen de l'appareil de chauffage par le bas.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Respecter la position de montage du filtre à poussière et à pollen.
