Point de réparation avec manchon à sertir individuel

-  Dégager le câble destiné à la réparation (env. 20 cm des deux côtés du point de réparation).
-  Si nécessaire, retirer l'enroulement du câblage en utilisant le canif.

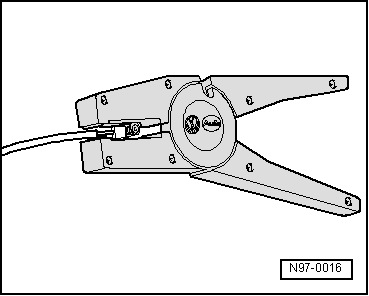

-  Découper le tronçon endommagé du câble à l'aide de la pince à dénuder -VAS 1978/3-.
  Nota
Si les deux extrémités du câble monofil du véhicule sont, en raison de l'extraction du tronçon endommagé, trop courtes pour une réparation avec un manchon à sertir individuel, utiliser un câble de réparation de longueur correspondante avec deux manchons à sertir → Chapitre.

-  Dénuder les extrémités de câble à l'aide de la pince à dénuder sur 6 à 7 mm.

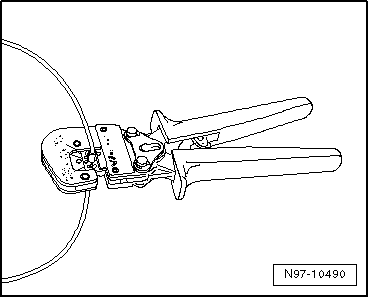

-  Engager le manchon à sertir sur les deux extrémités dénudées du câble monofil du véhicule et le sertir à l'aide de la pince à sertir.
  Nota
Veiller impérativement à utiliser l'encoche à sertir appropriée au manchon à sertir utilisé → Chapitre.
L'isolant du câble ne doit pas être serti.
Après le sertissage, le manchon serti doit être rétréci à l'aide du pulseur d'air chaud afin d'empêcher l'infiltration d'humidité.

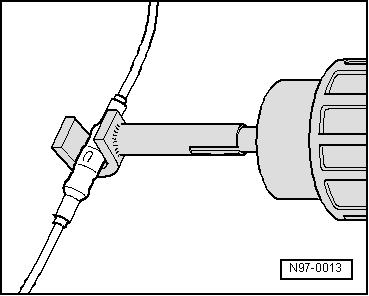

-  Placer l'embout de rétrécissement pour pulseur d'air chaud -VAS 1978/15- sur le pulseur d'air chaud, 220 V/ 50 Hz -VAS 1978/14-.

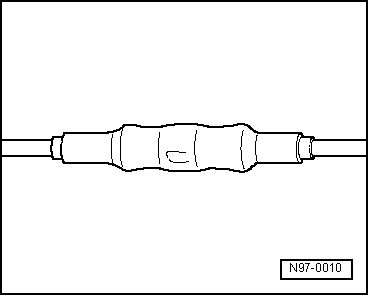

-  Réchauffer le manchon à sertir à l'aide du pulseur d'air chaud dans le sens longitudinal en procédant du centre vers l'extérieur jusqu'à ce que celui-ci soit parfaitement étanché et que de la colle s'écoule sur les extrémités.
Prudence !   Prudence !
Lors du rétrécissement des manchons à sertir, veiller à ne pas endommager d'autres câbles, pièces en matière plastique ou matériaux insonorisants avec la buse chaude du pulseur d'air chaud.
Tenir impérativement compte de la notice d'utilisation du pulseur d'air chaud !
  Nota

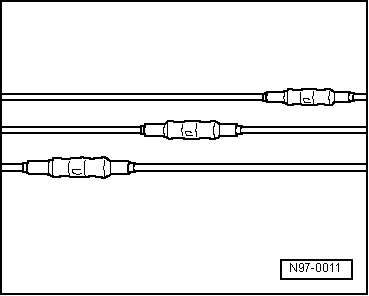

Si plusieurs câbles doivent être réparés, veiller à ne pas disposer les manchons directement les uns à côté des autres. Afin de limiter l'étendue du câblage, disposer les manchons à sertir de manière légèrement décalée.
Si le point de réparation a été préalablement enroulé, il convient de l'enrouler une nouvelle fois de ruban isolant jaune au terme de la réparation.
Fixer le câblage réparé le cas échéant au moyen d'un serre-câbles afin d'éviter les bruits de claquement pendant la marche du véhicule.
