Revue Technique Automobile Volkswagen Golf 5: Composants du dispositif de détection d'occupation du siège : dépose (véhicules
avec sièges à réglage manuel)
ATTENTION !
| Respecter les consignes de sécurité applicables aux
interventions sur le dispositif de détection
d'occupation du siège
→ Chapitre. |
|
 Nota
| Le rembourrage d'assise, le tapis pour dispositif de
détection d'occupation du siège, le calculateur et le détecteur
de pression ne doivent être remplacés que sous forme d'unité.
Les composants étant parfaitement adaptés les uns aux autres,
ils ne doivent pas être dissociés ! |
| Seuls les câblages mentionnés dans la description ci-dessous
peuvent être débranchés ! |
| - |
Monter le support de réparation pour sièges -VAS 6136- sur
le support de moteur et de boîte -VAS 6095-. |
| - |
Déposer le siège avant
→ Chapitre. |
| - |
Fixer le siège sur le support de réparation pour sièges
-VAS 6136-. |
| - |
Déposer le boîtier de verrouillage avant : |
| Véhicules 2 portes
→ Chapitre. |
| Véhicules 4 portes
→ Chapitre. |
| - |
Déposer le revêtement droit du siège : |
| Siège sans trappe de chargement
→ Chapitre. |
| Siège avec trappe de chargement
→ Chapitre. |
| - |
Déposer le revêtement gauche du siège : |
| Siège sans trappe de chargement
→ Chapitre. |
| Siège avec trappe de chargement
→ Chapitre. |
| - |
Déposer l'étrier et le levier de réglage de siège avant
→ Chapitre. |
| - |
Déposer le logement de tiroir de siège si le véhicule en est
équipé
→ Chapitre. |
| - |
Déposer le dossier de siège avant
→ Chapitre. |
| - |
Déposer la garniture du rembourrage de siège
→ Chapitre. |
|
|
|
| - |
Débrancher le connecteur du calculateur pour détection d'occupation
du siège -J706-. |
| - |
Déclipser du support le détecteur de pression pour détection
d'occupation de siège -G452-. |
| - |
Débrancher le connecteur du détecteur de pression pour détection
d'occupation de siège -G452-. |
| - |

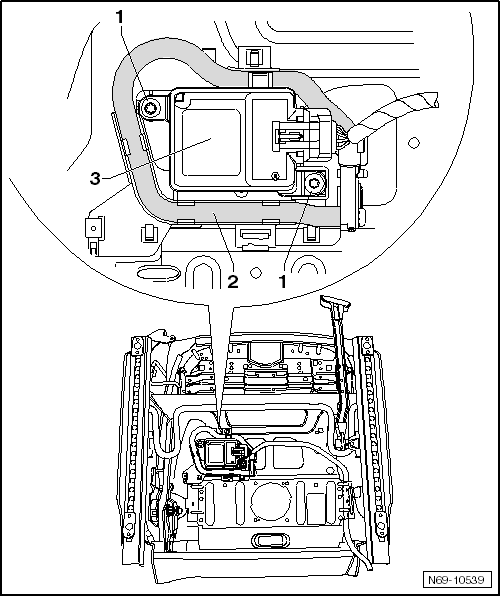

Déclipser le flexible de pression -2-
de ses supports. |
| - |
Dévisser les vis -1- (1,5 Nm) et
retirer le calculateur pour détection d'occupation du siège -J706--3-. |
| - |

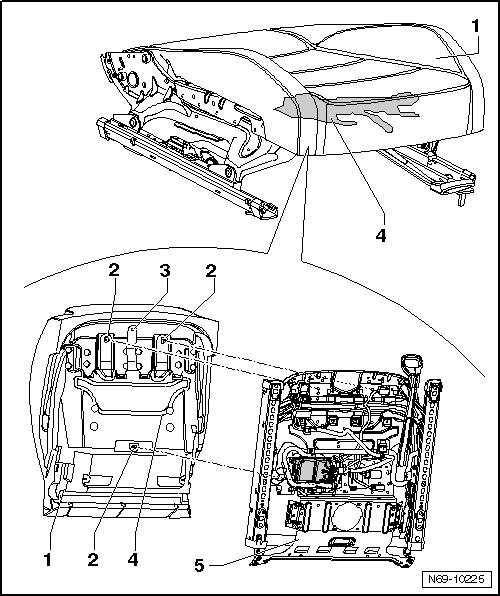

Soulever le rembourrage de siège -1-,
mais sans désassembler le rembourrage de siège du tapis pour dispositif
de détection d'occupation du siège -4-. |
| - |
Retirer les clips -2- de l'armature de
siège -5-. Ne pas déposer le clip
-3-. |
ATTENTION !
| Le rembourrage d'assise, le tapis pour dispositif de
détection d'occupation du siège, le flexible de pression, le
détecteur de pression pour détection d'occupation du siège
-G452- et le calculateur pour détection d'occupation du siège
-J706- sont calibrés simultanément et ne doivent pas être
remplacés par d'autres composants ! |
|
| - |
Retirer de l'armature de siège le rembourrage de siège conjointement
avec le tapis pour dispositif de détection d'occupation du siège
|
| - |
Lors de cette opération, faire passer le flexible de pression avec
le détecteur de pression pour détection d'occupation de siège -G452- Ã
travers l'orifice situé dans l'armature de siège. |
En cas de dysfonctionnement d'une partie du système, il est
nécessaire de la remplacer à l'aide du kit de réparation. Le kit
de réparation est déjà adapté aux ...
Nota
Lors de la pose, s'assurer qu'aucun câblage du chauffage de
siège ne se trouve entre le rembourrage de siège et le tapis
pour dispositif ...
