Dépose
|

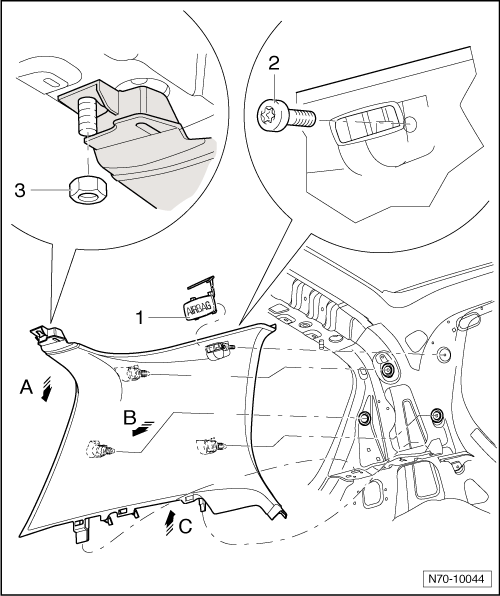

| - | Retirer les logos AIRBAG -1- des deux revêtements des montants C et dévisser les vis -2- (4 Nm). |
Nota| Lors de la repose, les logos AIRBAG -1- doivent être remplacés. |
| - | Dévisser les écrous -3- (1,5 Nm). |
| - | Détacher -flèche A- les revêtements des goujons des écrous -3-. |
| - | Dégager -flèche B- les revêtements des logements et des joncs des joints de porte. |
Nota| La dépose complète des revêtements des montants C n'est pas nécessaire sur les véhicules 4 portes ! |

| Véhicules avec toit ouvrant coulissant/relevable |

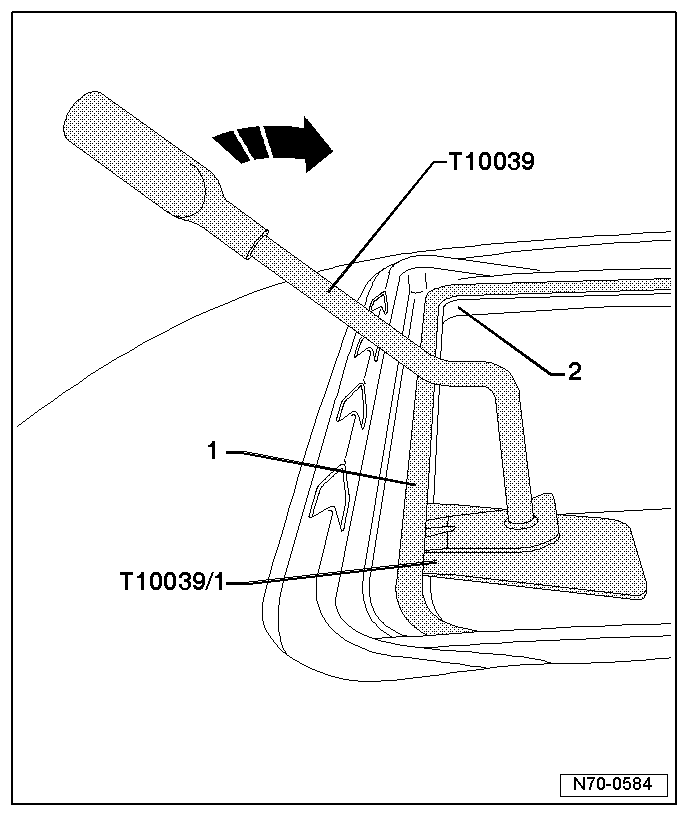

| - | Insérer la cale -T10039/1- entre le cadre -1- et le ciel prémoulé -2-. |
| - | À l'aide du levier d'écartement -T10039/1-, détacher le cadre du ciel prémoulé sur son pourtour dans le sens de la -flèche-. |

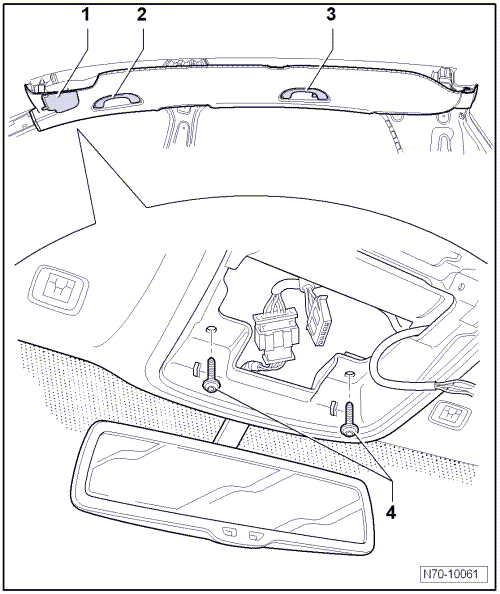

| - | Déposer les pare-soleil -1- → Chapitre. |
| - | Déposer les poignées de maintien (au pavillon) -2- et -3- des côtés droit et gauche → Chapitre. |
| - | Dévisser les deux vis -4- (2 Nm). |
| - | Abaisser légèrement le ciel prémoulé et débrancher les câblages du ciel prémoulé en fonction des équipements du véhicule. |
| - | Extraire le ciel prémoulé du véhicule en le faisant passer par le hayon. |

Repose
|

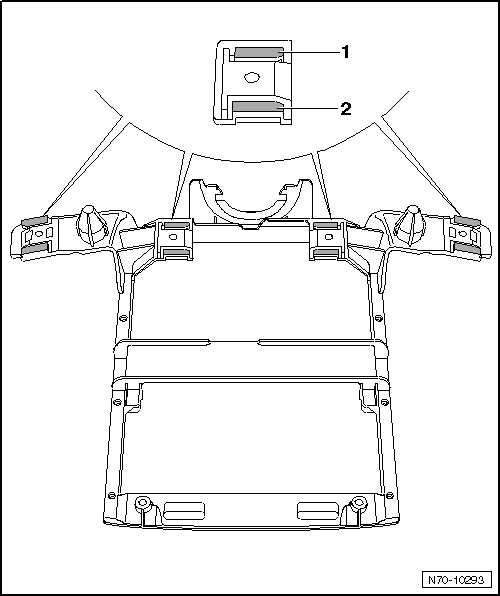

| - | Sur les véhicules avec console dans le ciel prémoulé, retirer, dans la zone des quatre trous de vissage, les logements d'agrafe restés en place -1- et -2-. |
Nota| Véhicules avec quatre portes : lors de la repose, le ciel prémoulé doit être amené en position correcte de montage par deux autres mécaniciens latéralement au-dessus des montants C ! |
