Dépose

-  Déposer le ciel prémoulé → Chapitre.
  Nota
Les figures suivantes représentent à titre d'exemple une Lupo. Pour la Golf, la dépose et la repose du renfort insonorisant de pavillon s'effectuent de façon analogue.

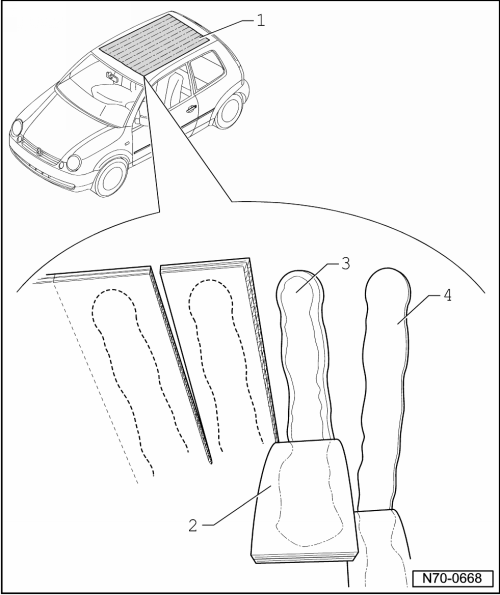

-  À l'aide d'un cutter, découper le renfort insonorisant de pavillon -1-, dans le sens de la marche, en réalisant des bandes d'environ 6 cm de largeur -2-.
-  Retirer ces bandes -2- du pavillon.
-  Recouper les résidus de colle -3- à l'aide du couteau électrique -V.A.G 1561 A- et de la lame -V.A.G 1561/20--4-.
  Nota
Si le système de peintures a été endommagé lors de la dépose du renfort insonorisant de pavillon, prendre les mesures nécessaires pour réparer les dommages en suivant les instructions figurant dans le → Manuel de Réparation Peinture.

Repose

Repose

  Nota
Lors de la repose du renfort insonorisant de pavillon, respecter les consignes de sécurité relatives à la manipulation de la colle.

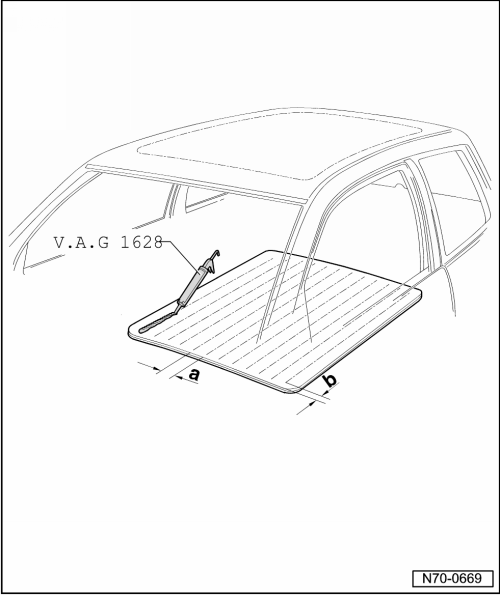

-  Appliquer la colle D 190 MKD A3 sur le renfort insonorisant de pavillon à l'aide du pistolet à cartouche -V.A.G 1628-.
-  Appliquer la colle en cordons sur le renfort insonorisant de pavillon.
-  Cote a = 58 +- 2 mm
-  Cote b = 25 +- 5 mm
-  Faire passer le renfort insonorisant de pavillon par le hayon, puis le presser uniformément sur le pavillon.
