Dépose
| - | Ouvrir le hayon. |

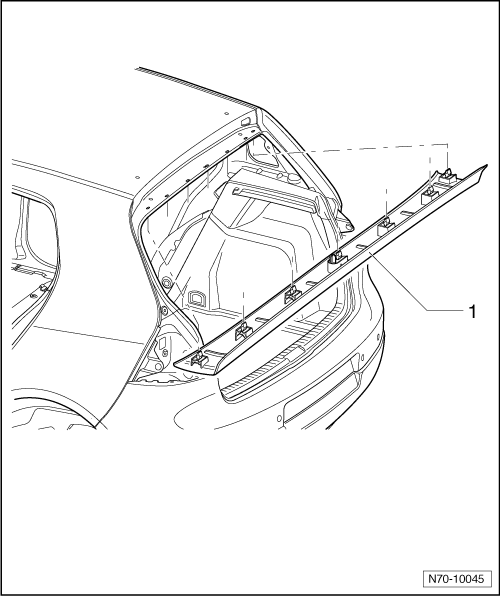

| - | En le tirant vers le bas, extraire le cache terminal de pavillon -1- de ses logements situés dans la traverse de pavillon, ainsi que du jonc de joint de hayon. |
Nota| Avant le montage, vérifier que les agrafes de fixation ne sont pas endommagées et les remplacer si nécessaire. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
Revêtements de pavillon
Ciel prémoulé : dépose et reposeTransmetteur d'assiette arrière gauche -G76- : vue d'ensemble
Nota
Le transmetteur d'assiette est livré comme pièce de rechange
seulement sous forme d'ensemble complet comprenant la biellette de barre
stabilisatrice et deux tôles de fixation supérieure et inférieure.
Le remplacement s'effectue le berceau éta ...
Dépose de la boule du dispositif d'attelage
Dételez la remorque
Retirez le capuchon - fig 95(7) de là serrure au niveau
de la molette.
Maintenez la boule avec la main gauche.
Tirez la molette dans le sens de la flècheI44. fig. 96 (2)
jusqu'en butée vers l`avant
Maintenez la molette dan ...
Becquet arrière de pavillon
Outils
Outillage spécial, contrôleurs, appareils de
mesure et matériel nécessaires
Dispositif de séparation des glaces collées -V.A.G 1474 A-
Poignée à double ventouse -V.A.G 1344-
Outil tranchant -V.A.G ...
