  Nota
La dépose et la repose sont décrites pour la charnière droite du hayon. La dépose et la repose de la charnière gauche du hayon s'effectuent de façon analogue.


Dépose

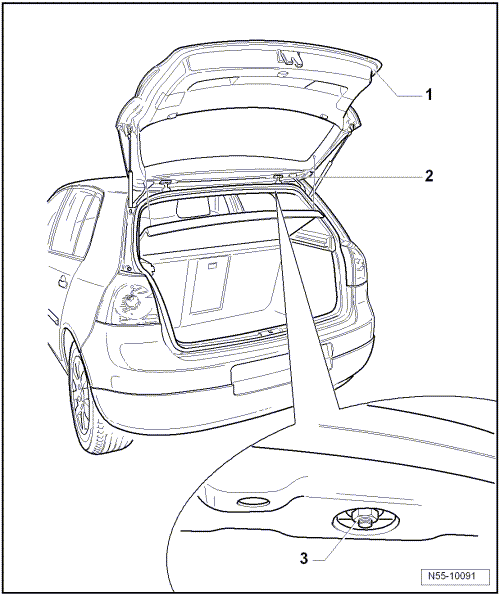

Déposer le hayon -1- → Chapitre.
Abaisser la partie arrière du ciel prémoulé → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
Dévisser l'écrou six pans -3- et retirer la charnière de hayon -2- du renfort de pavillon.

Repose

  Nota
Après la repose du hayon -1-, serrer une nouvelle fois l'écrou six pans -3- de la charnière -2- à 24 Nm.

Monter la charnière de hayon -2- et serrer l'écrou six pans -3- à 24 Nm.
Reposer le hayon -1- → Chapitre.
À la fin de l'opération de montage, serrer une nouvelle fois l'écrou six pans -3- à 24 Nm.
Reposer le ciel prémoulé → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
