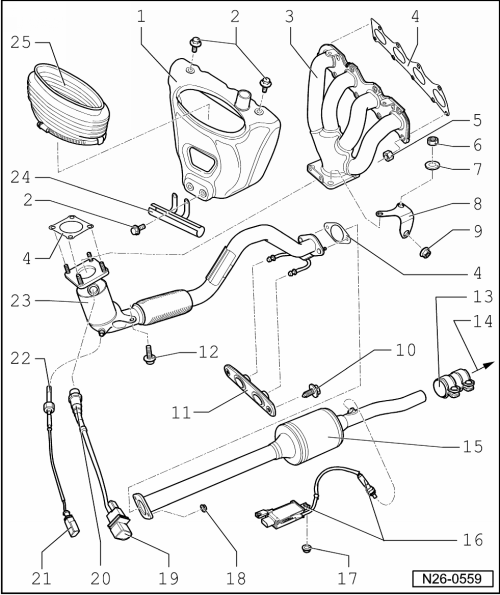

1 - | Déflecteur d'air chaud |
2 - | 10 Nm |
3 - | Collecteur d'échappement |
4 - | Joint d'étanchéité |
Remplacer |
5 - | 25 Nm |
Remplacer |
6 - | 40 Nm |
Remplacer |
7 - | Rondelle |
8 - | Support |
9 - | 60 Nm |
10 - | 25 Nm |
11 - | Suspension |
12 - | 25 Nm |
13 - | Collier double |
14 - | Vers le silencieux de détente |
15 - | Catalyseur avec tuyau d'échappement |
16 - | Calculateur de transmetteur de NOx -J583- |
Emplacement de montage : sur le soubassement |
La sonde lambda en aval du catalyseur fait partie intégrante du transmetteur de NOx -G295-. |
Déposer et reposer le transmetteur de NOx -G295- avec le jeu de clés polygonales pour sonde lambda -3337-. |
Couple de serrage : 50 Nm |
Graisser avec du " G 052 112 A3 " le filetage uniquement ; le " G 052 112 A3 " ne doit pas entrer en contact avec les fentes du corps de sonde. |
En cas de défaut d'étanchéité, écarter la bague-joint et la remplacer. |
17 - | Écrou de fixation |
18 - | 25 Nm |
19 - | Fiche |
Noire, Ã 6 raccords |
Pour sonde lambda -G39- et chauffage de sonde lambda -Z19-. |
20 - | Sonde lambda -G39-, 50 Nm |
Graisser avec du " G 052 112 A3 " le filetage uniquement ; le " G 052 112 A3 " ne doit pas entrer en contact avec les fentes du corps de sonde. |
Déposer et reposer avec le jeu de clés polygonales pour sonde lambda -3337-. |
21 - | Fiche |
Noire, Ã 2 raccords |
Pour transmetteur 1 de température des gaz d'échappement -G235- |
22 - | Transmetteur 1 de température des gaz d'échappement -G235-, 45 Nm |
23 - | Précatalyseur avec tuyau d'échappement |
24 - | Guide-câbles |
Pour câble d'alternateur |
25 - | Soufflet |
