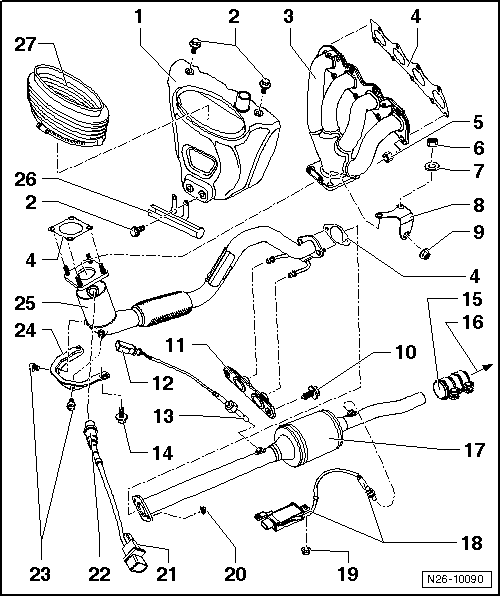

Revue Technique Automobile Volkswagen Golf 5: Catalyseurs et pièces rapportées : vue d'ensemble du montage (lettres-repères moteur BLN, BLP et BLF)

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Echappement / Pièces du système d'échappement (Golf, Golf Plus et Touran) / Catalyseurs et pièces rapportées : vue d'ensemble du montage (lettres-repères moteur BLN, BLP et BLF)

1 -  Déflecteur d'air chaud
2 -  10 Nm
3 -  Collecteur d'échappement
4 -  Joint d'étanchéité
Remplacer
5 -  25 Nm
Remplacer
6 -  40 Nm
Remplacer
7 -  Rondelle
8 -  Support
9 -  60 Nm
10 -  25 Nm
11 -  Suspension
12 -  Fiche
Uniquement lettres-repères moteur BLN et BLP
  Nota
Sur le moteur portant les lettres-repères BLF, le transmetteur 1 de température des gaz d'échappement -G235- n'est pas posé.
Noire, à 2 raccords
Pour transmetteur 1 de température des gaz d'échappement -G235-
13 -  Transmetteur 1 de température des gaz d'échappement -G235-, 45 Nm
  Nota
Sur le moteur portant les lettres-repères BLF, le transmetteur 1 de température des gaz d'échappement -G235- n'est pas posé.
14 -  23 Nm
15 -  Collier double
16 -  Vers le silencieux de détente
17 -  Catalyseur avec tuyau d'échappement
18 -  Calculateur de transmetteur de NOx -J583-
  Nota
Sur le moteur portant les lettres-repères BLF, c'est une sonde lambda en aval du catalyseur -G130- qui est posée. La fiche a 4 raccords.
Emplacement de montage : sur le soubassement
La sonde lambda en aval du catalyseur fait partie intégrante du transmetteur de NOx -G295-.
Déposer et reposer le transmetteur de NOx -G295- avec le jeu de clés polygonales pour sonde lambda -3337-.
Couple de serrage : 50 Nm
Graisser avec du " G 052 112 A3 " le filetage uniquement ; le " G 052 112 A3 " ne doit pas entrer en contact avec les fentes du corps de sonde.
En cas de défaut d'étanchéité, écarter la bague-joint et la remplacer.
19 -  Écrou de fixation
20 -  25 Nm
21 -  Fiche
Noire, à 6 raccords
Pour sonde lambda -G39- et chauffage de sonde lambda -Z19-.
22 -  Sonde lambda -G39-, 50 Nm
Graisser avec du " G 052 112 A3 " le filetage uniquement ; le " G 052 112 A3 " ne doit pas entrer en contact avec les fentes du corps de sonde.
Déposer et reposer avec le jeu de clés polygonales pour sonde lambda -3337-.
23 -  40 Nm
24 -  Support
25 -  Précatalyseur avec tuyau d'échappement
26 -  Guide-câbles
Pour câble d'alternateur
27 -  Soufflet
