  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

Couper le contact d'allumage.

  Nota

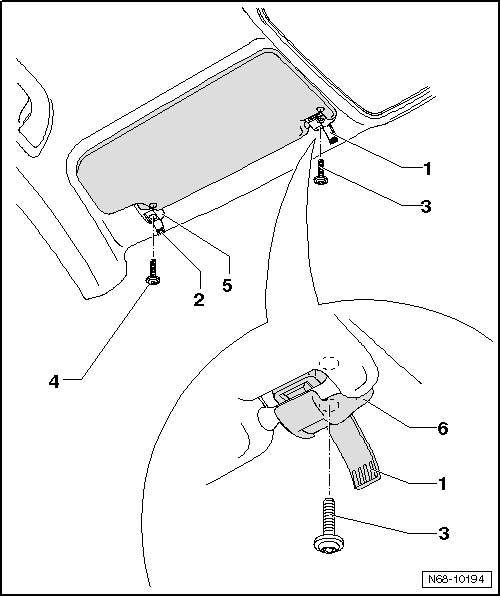

Si seul le pare-soleil doit être déposé, il n'est pas nécessaire de déposer la vis -3- et le palier de pare-soleil -6-.
-  Ouvrir les caches -1- et -2- à l'aide d'un petit tournevis.
-  Dévisser les vis -3- et -4- (2 Nm).


-  Extraire avec précaution le palier de pare-soleil -1- de son logement.
Prudence !   Prudence !
Maintenir le pare-soleil en place. Il ne faut pas laisser pendre le pare-soleil dans le vide par le câblage !

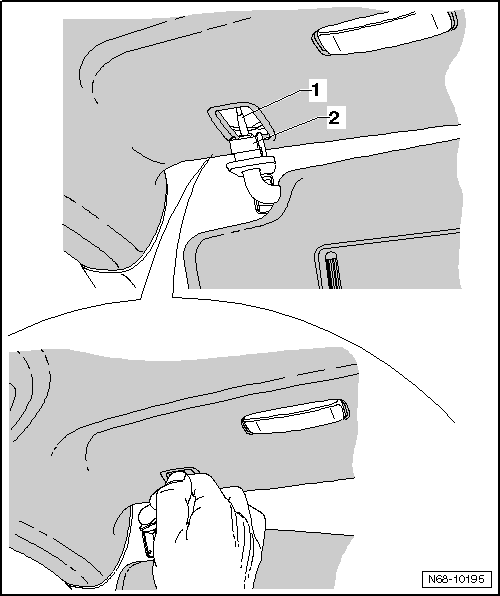

-  Saisir le câblage -1- de pare-soleil avec le pouce et l'index au niveau de l'ouverture aménagée dans le ciel prémoulé, comme représenté sur la figure.


Prudence !   Prudence !
Lors de l'opération suivante, qui consiste à dégager le connecteur de l'agrafe de retenue, le câblage risque d'être endommagé. C'est le cas si le connecteur se détache d'un seul coup de l'agrafe de retenue. Pour cette raison, tirer avec une extrême prudence sur le câblage tout en prenant appui sur le véhicule avec la paume de la main (éminence thénar). Cette façon de procéder permet de mieux doser l'effort de traction exercé sur le câblage et d'éviter un débranchement abrupt du connecteur.

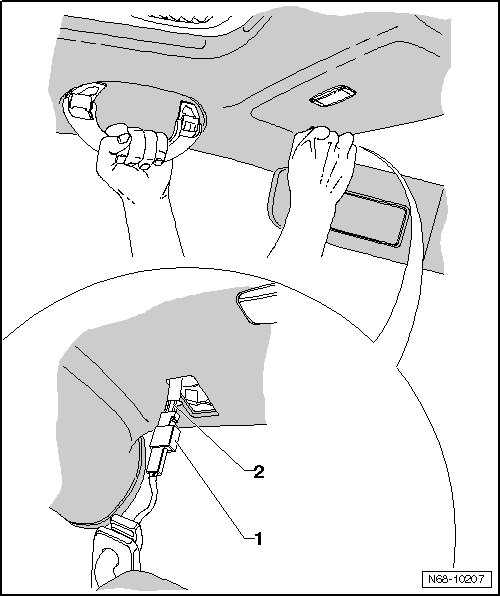

-  Se retenir d'une main à la poignée de maintien au pavillon, puis tirer en douceur sur le câblage, en direction du pare-brise, jusqu'à ce que le connecteur glisse hors de l'agrafe de retenue située dans le ciel prémoulé.
-  Tirer avec précaution le connecteur -1- à travers l'ouverture du ciel prémoulé jusqu'à ce qu'il se trouve juste en dessous du ciel prémoulé.
  Prudence !
Ne pas extraire davantage le connecteur étant donné que la surlongueur du câble plat -2- est limitée et que le connecteur risque ainsi d'être arraché.
Il ne faut faire sortir le câble plat de l'ouverture du ciel prémoulé que d'une longueur maximale de 1 cm !
-  Débrancher le connecteur avec précaution, sans exercer aucune traction sur le câble plat.

Repose

Repose

  Nota
Lors de la repose du pare-soleil, il faut glisser un petit tuyau de mousse (référence pièce 533 863 288 A) par-dessus le connecteur.
-  La repose s'effectue dans l'ordre inverse de la dépose.
