Revue Technique Automobile Volkswagen Golf 5: Tableau de bord : ajustement dans le véhicule, Golf 2004 ►

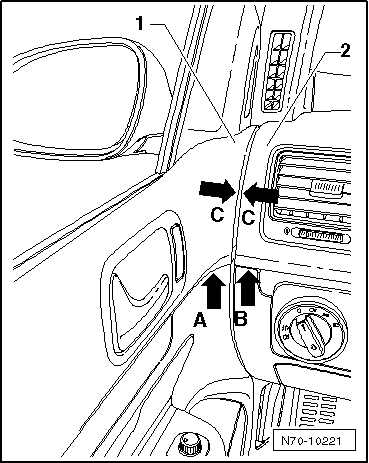

| La hauteur du tableau de bord est réglée correctement
lorsqu'il n'y a aucun décalage entre l'interstice situé dans le
revêtement de porte -flèche A- et
l'interstice situé dans le tableau de bord
-flèche B-. |
| La différence de hauteur entre l'arête supérieure du
revêtement de porte -1- et l'arête
supérieure du tableau de bord -2-
est alors de 3 mm +- 1 mm. |
| Pour agrandir l'interstice vertical entre le revêtement de
porte et le tableau de bord -flèches C-,
il n'est pas nécessaire de modifier la position du tableau de
bord. |
|
|
|
| - |

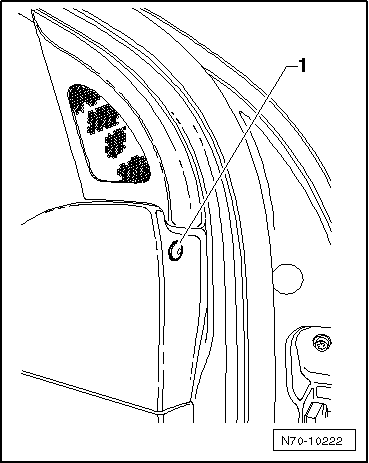

Ouvrir la porte et dévisser la vis -1-
(2 Nm). |
| - |
Tenir un chiffon d'épaisseur correspondante sur le bord
gauche du tableau de bord et fermer la porte. |
| Il s'ensuit que le revêtement de porte s'encliquette plus
près de la porte ; l'interstice entre le revêtement de porte et
le tableau de bord s'agrandit d'autant. Il n'est donc pas
nécessaire d'ajuster le tableau de bord. |
 Nota
| Effectuer les travaux de manière analogue du côté passager
avant. |
| Tableau de bord : ajustement |
| Le tableau de bord peut être ajusté en hauteur et
perpendiculairement au sens de marche. |
| - |
Déposer les bras d'essuie-glace
→ Groupe de rép.92. |
| - |
Déposer le cache du caisson d'eau
→ Groupe de rép.64. |
| - |
Déposer les caches latéraux de tableau de bord
→ Chapitre |
|
|
|
| - |

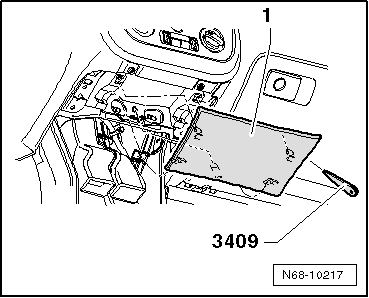

Dégager le cache -1- de ses
logements en faisant levier avec la cale de démontage -3409-. |
|
|
|
| - |

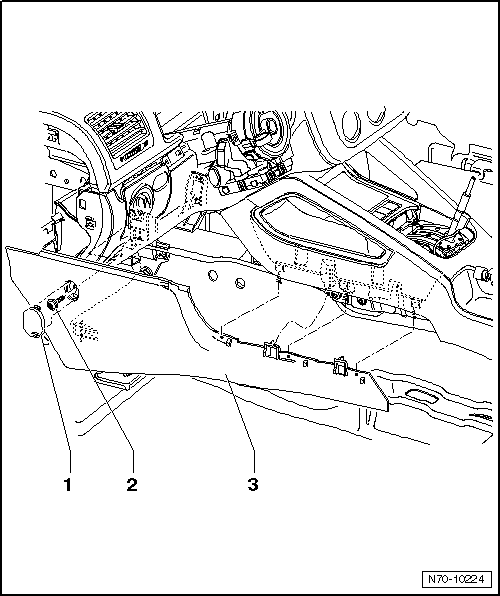

À l'aide d'un petit tournevis, déclipser le couvercle
-1- du revêtement. |
| - |
Dévisser la vis -2- (1,5 Nm). |
| - |
Retirer le revêtement gauche de zone de plancher
-3- de ses logements. |
Nota
| La dépose du revêtement droit de zone de plancher s'effectue de
façon identique. |
| - |

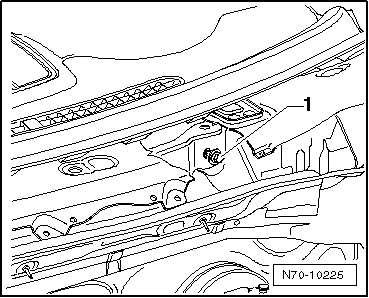

Dans le caisson d'eau, desserrer la vis
-1- de deux ou trois tours. |
|
|
|
| - |

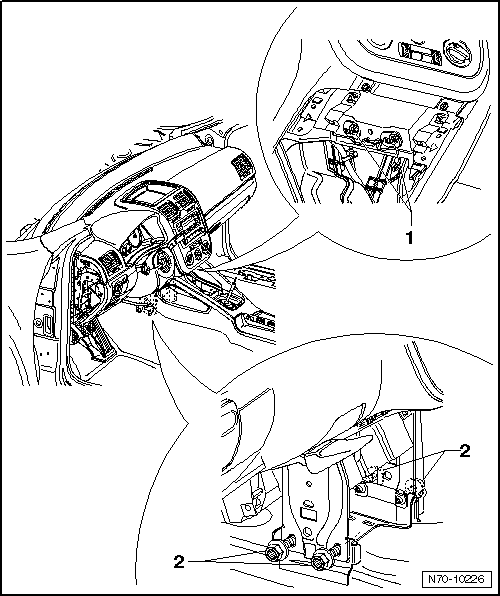

Desserrer de deux ou trois tours (9 Nm) les deux vis
-1- situées au-dessous de la commande de
chauffage ou de climatiseur. |
Nota
| Il n'est pas nécessaire de desserrer d'autres vis dans cette zone. |
| - |
Desserrer de deux ou trois tours (20 Nm) les quatre vis
-2- situées au niveau du tunnel. |
| - |

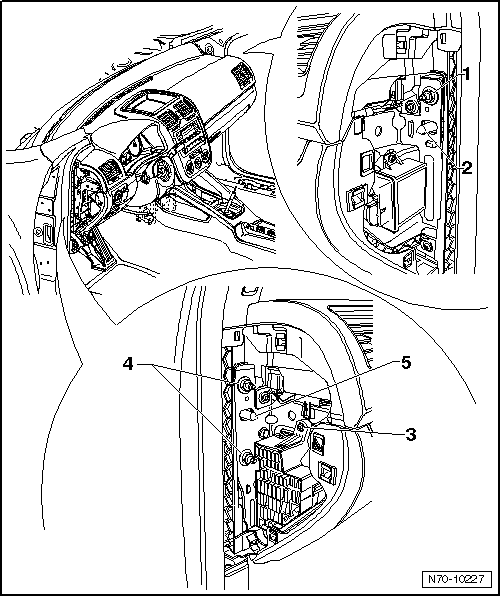

Desserrer de deux ou trois tours (18 Nm) l'écrou
-1- situé du côté droit. |
| - |
Du côté gauche, desserrer la vis de fixation de la boîte à fusibles
-3- (2 Nm). |
| - |
Desserrer de deux ou trois tours (18 Nm) les deux écrous
-4-. |
| Tableau de bord : ajustement en hauteur |
Nota
| La hauteur du tableau de bord se règle en agissant sur les vis Ã
excentrique -2- et
-5-. |
| En position zéro, la surface plus longue de l'excentrique est
orientée vers l'extérieur du véhicule. |
| Les excentriques ne doivent pas être tournés de plus de 90 Ã
partir de la position zéro. |
| - |
Régler la hauteur souhaitée du tableau de bord en agissant sur les
vis à excentrique -2- et
-5-. |
| Tableau de bord : ajustement en largeur |
| - |
Pousser le tableau de bord dans la position souhaitée. |
| - |
Après l'avoir ajusté dans le véhicule, visser le tableau de
bord aux couples prescrits. |
| La repose des composants démontés s'effectue de façon
analogue, dans l'ordre inverse de la dépose. |
|
|
|
Dépose
Déconnecter la batterie
→ Équipement électrique; Groupe de rép.27.
-
Dé ...
