Revue Technique Automobile Volkswagen Golf 5: Calculateur d'électronique de commande du téléphone (boîtier d'interface) : dépose et repose, Golf berline â–º 06/2006

Revue Technique Automobile Volkswagen Golf 5 / Communication / Installations téléphoniques / Calculateur d'électronique de commande du téléphone (boîtier d'interface) : dépose et repose, Golf berline â–º 06/2006

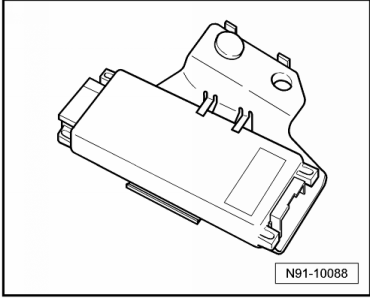

Le calculateur d'électronique de commande du téléphone est logé sous le siège avant droit.


Dépose

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le siège avant droit → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.72.

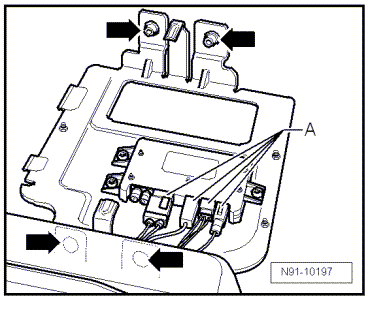

-  Dévisser les vis -flèches-, débrancher les connecteurs -A- et retirer le support avec le calculateur de sélection d'antenne.
-  Déclipser le revêtement de bas de caisse et rabattre la moquette vers l'arrière.

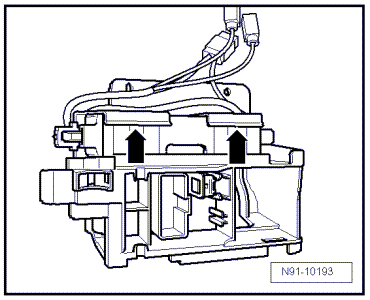

-  Soulever les deux languettes du support en matière plastique dans le -sens de la flèche- et retirer le calculateur d'électronique de commande du téléphone.

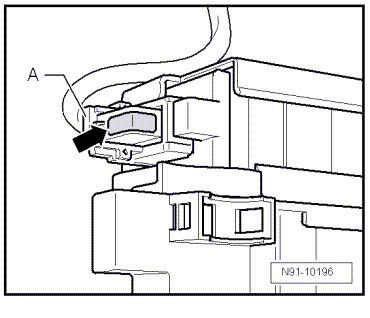

-  Déverrouiller le connecteur en appuyant sur le ressort de crantage -A-, puis faire pivoter l'étrier dans le -sens de la flèche-.

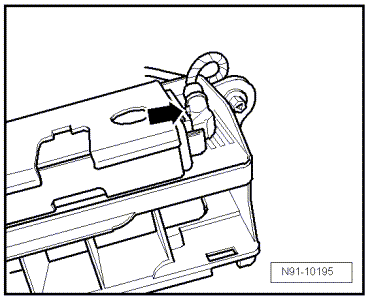

-  Déverrouiller le connecteur en appuyant sur le ressort de crantage -flèche-, puis débrancher le connecteur.


Repose

La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
