Revue Technique Automobile Volkswagen Golf 5: Microphone de l'installation téléphonique : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Installations téléphoniques / Microphone de l'installation téléphonique : dépose et repose

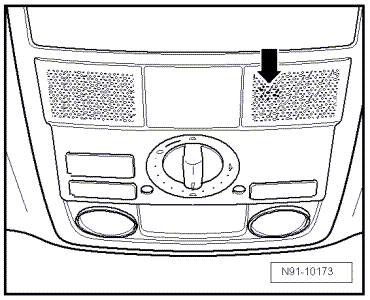

Le microphone du dispositif mains libres pour téléphones mobiles est monté dans le plafonnier avant -flèche-.


Dépose

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer la console du ciel prémoulé → Ã‰quipement électrique; Groupe de rép.96.

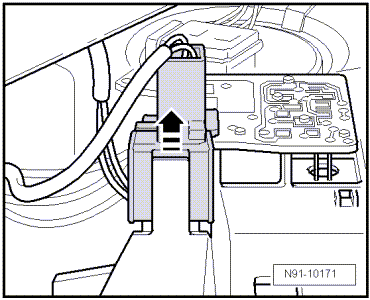

-  Débrancher le connecteur du support de plafonnier dans le -sens de la flèche-.
-  Déverrouiller le connecteur de microphone et le débrancher.

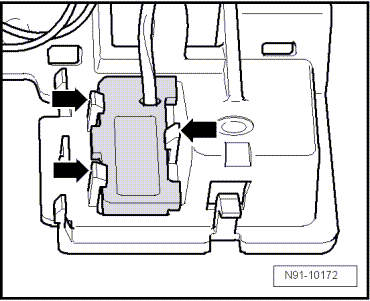

-  Écarter les trois crochets de fixation -flèches- et retirer le microphone.


Repose

La repose s'effectue de façon similaire dans l'ordre inverse !
